Изучая законы прохождения рентгеновых лучей через различные вещества, учёные могут определить, в каком порядке расположены атомы внутри вещества. С помощью рентгеновских снимков можно как бы увидеть атомы с увеличением в 100 и более миллионов раз.
Рентгеновский структурный анализ показал, что разные тела имеют различное строение, а свойства тел зависят от их строения. Так, например, мы знаем два тела алмаз и графит. Химический анализ показывает, что оба они состоят из одного и того же элемента углерода. Однако вид и свойства их настолько различны, что трудно найти между ними что-либо общее. В самом деле, алмаз это самое твёрдое из всех известных на Земле веществ. Он используется для резки стекла и обработки различных металлов. А графит его родной брат мягок, легко растирается пальцами, мажется и оставляет чёрный след; из него изготовляют карандаши. Алмаз прозрачен, как стекло, а графит чёрен и непрозрачен.
В чём же причина такого различия? Оказывается, в различном расположении атомов. На рисунке 18, а мы видим расположение атомов в алмазе, а на рисунке 18, б в графите. Различным расположением атомов в алмазе и графите и объясняются их различные свойства. Можно привести и другие примеры.

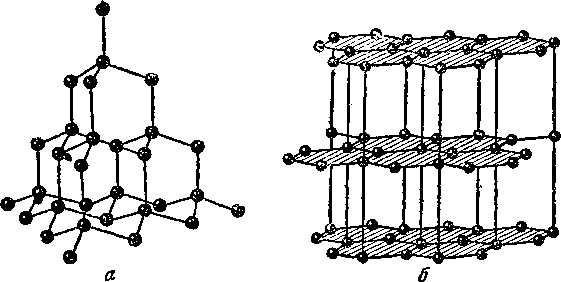

Рис. 18. Модель расположения атомов в алмазе (а) и в графите (б)
В целом ряде случаев с помощью рентгеновского структурного анализа можно, например, контролировать, правильно ли идёт процесс изготовления изделий из металлов и сплавов. Можно судить и о том, какую механическую или термическую обработку прошёл данный кусок металла: прокован ли он в горячем или холодном виде или отожжён (т. е. прогрет) более или менее длительное время после проковки.
На рисунке 19 приведены рентгенограммы отожжённого и холодно обработанного металла. Разница между ними ясно видна. Если отжог недостаточен, или наоборот, деталь была перегрета это всё скажется на рентгеновском снимке и позволит во-время исправить процесс, например, изменив температуру печи.
Наконец, пользуясь методами рентгеновского спектрального анализа, т. е. разлагая рентгеновские лучи, испускаемые каким-либо веществом в спектр (подобно тому, как с помощью призмы разлагается в спектр видимый свет только другими приборами), мы можем определить химический состав тела, т. е. сказать, из какого сорта атомов оно состоит. В целом ряде случаев такой рентгено-химический анализ оказывается проще и скорее, чем обычный химический анализ.
Рис. 19. Рентгенограмма отожжённого и холодкообработанного металла.
Развитие многих
областей науки и техники оказалось возможным благодаря применению рентгеновых лучей. Поэтому советские учёные стараются полностью использовать эти замечательные лучи, чтобы быстрее двигать вперёд науку, укреплять мощь и поднимать культуру нашей великой Родины.
