Стыковочный агрегат обеспечивает механическую, электрическую и гидравлическую стыковку корабля со станцией, а также создание герметического стыка между кораблем и станцией. Через стыковочный агрегат после стыковки экипаж переходит в станцию.
Спускаемый аппарат предназначен для размещения экипажа во время выведения на орбиту, стыковки с орбитальной станцией и спуска на Землю. Спускаемый аппарат является главным рабочим местом экипажа при управлении кораблем в полете. При выведении на орбиту и спуске на Землю экипаж, одетый в скафандры, находится в спускаемом аппарате и размещается в специальных амортизированных креслах.
Внутренний объем спускаемого аппарата (3,8 м3) используется для размещения приборов и оборудования системы управления кораблем в полете и спускаемым аппаратом на этапе спуска, системы обеспечения жизнедеятельности экипажа, системы управления бортовым комплексом, аппаратуры радиотехнической системы связи и пеленга «Заря». Здесь также установлены специальные контейнеры, предназначенные для размещения научного оборудования, доставляемого на станцию «Салют», и возвращения результатов экспериментов на Землю.

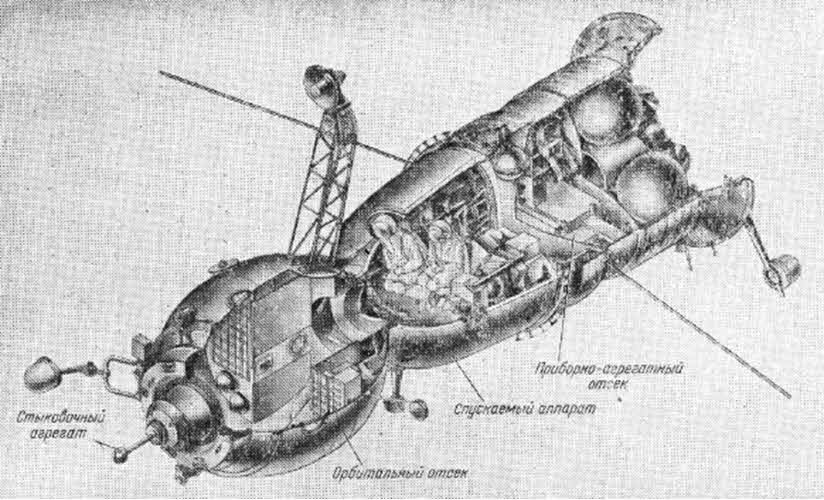

Рис. 1. Космический транспортный корабль «Союз»
Для управления спускаемым аппаратом на участке снижения используются 6 микрореактивных двигателей, установленных на корпусе аппарата. В спускаемом аппарате, в специальных контейнерах, находятся основная и запасная парашютные системы.
Тормозной парашют основной системы раскрывается на высоте 9,5 км. После гашения скорости тормозным парашютом выпускается основной купол парашютной системы, который обеспечивает дальнейший спуск и посадку спускаемого аппарата. Непосредственно перед приземлением на высоте 1 м включаются двигатели мягкой посадки, снижающие скорость приземления до 34 м.
В приборно-агрегатном отсеке размещены все основные служебные системы корабля, обеспечивающие автономный полет, сближение и стыковку; полет в составе орбитальной станции и расстыковку.
В переходной секции приборно-агрегатного отсека, выполненной в виде фермы, размещены баки с топливом и 10 двигателей причаливания и ориентации с тягой 10 кг каждый, системы, обеспечивающие координатные перемещения и ориентацию корабля относительно центра масс в полёте и при сближении со станцией «Салют». Кроме того, на внешней поверхности секции размещены антенны командной радиолинии и радиатор-излучатель системы терморегулирования корабля.
Приборная секция этого отсека представляет собой герметичный корпус с расположенными внутри аппаратурой служебных систем корабля и основными агрегатами системы терморегулирования. Здесь же расположена аппаратура системы ориентации и управления движением корабля, работающая совместно с датчиком построителем инфракрасной вертикали, гироприборами, интеграторами и радиотехнической аппаратурой сближения. В состав радиотехнических средств, размещенных в приборной секции, входят: системы командной радиолинии, система радиотелеметрических измерений.
Прием, обработка и формирование команд управления бортовыми системами, связь между отдельными системами, включение и выключение электропитания систем и отдельных приборов производятся с помощью приборов системы управления бортовым комплексом. Снаружи приборной секции установлены антенны системы «Заря». Блоки системы электропитания, размещенные в приборной секции (часть блоков размещена и в агрегатной секции), обеспечивают питание бортовой аппаратуры постоянным током напряжением 27 В с момента перехода на бортовое питание на стартовой площадке до перехода на питание от станции после стыковки с ней и после расстыковки со станцией. После разделения отсеков корабля спускаемый аппарат переходит на свое автономное питание. Химическая батарея, состоящая из нескольких блоков, может подзаряжаться от системы электропитания орбитальной станции.
Агрегаты и автоматика системы терморегулирования поддерживают необходимый температурный режим в жилых отсеках корабля при автономном полете, а также заданный температурный режим приборов, агрегатов и топливных баков, размещенных внутри герметичных и негерметичных отсеков. Это обеспечивается установкой экранно-вакуумной теплоизоляции снаружи отсеков, нанесением специальных покрытий, работой гидроконтуров охлаждения и подогрева, гидроконтуров навесных радиаторов-излучателей и вентиляторов.
В агрегатной секции этого отсека размещена сближающе-корректирующая двигательная установка корабля. Снаружи агрегатной секции установлено 4 двигателя причаливания и ориентации тягой 10 кг каждый и 8 двигателей ориентации с тягой 1 кг каждый, навесной радиатор-излучатель, датчики системы ориентации и управления движением, антенна радиотелеметрической системы, антенна системы «Заря» и одна антенна радиотехнической системы сближения.
Корабль «Союз» в собранном виде имеет следующие размеры: максимальная длина 7,94 м, максимальный диаметр 2,72 м.
Для выведения транспортного корабля «Союз» на орбиту используется трехступепчатая ракета-носитель. На участке выведения при полете в плотных слоях атмосферы корабль закрыт обтекателем, который сбрасывается на участке работы второй ступени.
