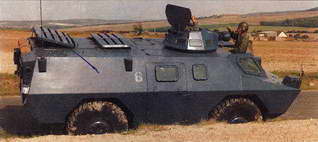

VXB-170 с пулеметом на башенке
VXB-170 при форсировании водной преграды
VXB-170 без вооружения
БТР Henschel Wehrtechnik TM170 (Германия)
Колесная формула 4x4
Вооружение по заказу
Длина 6,14 м
Ширина 2,47 м
Высота по корпусу 2,32 м
Клиренс 0,48 м
Колесная база 3,25 м
Боевая масса 11650 кг
Неснаряженная масса 8800 кг
Удельная мощность 18 л.с./т
Двигатель дизель с ТН, мощностью 240 л.с. при 1400 об./мин
Макс, скорость:
по шоссе 100 км/ч
по воде 9 км/ч
Запас хода 870 км
Запас топлива 200 л
Преодолеваемые препятствия:
брод плавает
стенка 0,6 м
ров не преодолевает
подъем 80%
боковой уклон 40%
Толщина брони ок. 8 мм
Тип брони стальная
Система РХБЗ по заказу
ПНВ по заказу
Места водителя и командира находятся впереди, за двигателем; десантное отделение расположено в корме. На крыше, позади их мест, возможна установка одноместной башни с различным вооружением: 20-мм пушкой или 7,62-мм СП. Машина плавающая, на плаву приводится в движение колесами или 2 водометами. Перед форсированием водной преграды поднимается носовой щиток и включаются насосы. Возможна поставка дополнительного оборудования, как-то: лебедки, системы РХБЗ, ПНВ, противопожарной системы, бульдозера, громкоговорителей, ГПД, обогревателя, сферических амбразур.
Thyssen Henschel построила также прототипы ТМ125 и ТМ90, но в производство они не попали.
ТМ170 с башенной 20-мм пушкой
ТМ170. Вид сзади
ТМ170 с носовым бульдозером
ТМ170
БТР Henschel Wehrtechnik UR-416 (Германия)
В бортах и корме есть двери. Основное вооружение размещается в передней части крыши.
Колесная формула 4x4
Вооружение 7,62-мм пулемет
Длина 5,1 м
Ширина 2,25 м
Высота по корпусу 2,25 м
Высота по башне 2,52 м
Клиренс 0,44 м
Колесная база 2,9 м
Боевая масса 7,6 м
Неснаряженная масса 5,4 м
Удельная мощность 16,5 л.с./т
Двигатель 6-цилиндровый дизель Daimler-Benz ОМ 352 с ЖО, мощностью 120 л.с. при 2800 об./мин
Макс, скорость
по шоссе 81 км/ч
Запас хода 600-700 км
Запас топлива 150 л
Преодолеваемые препятствия:
брод 1,3 м
стенка 0,6 м
ров не преодолевает
подьем 70%
боковой уклон 35%
Толщина брони 9 мм
Тип брони стальная
Система РХБЗ нет
ПНВ по заказу
Шасси бронемашины UNIM0G (4x4), на котором установлен цельносварной бронированный корпус, обеспечивающий защиту экипажа от пуль и осколков. Место водителя и командира находится впереди, МТО перед ними и несколько внизу, в корме десантное отделение. Для десанта есть двери в боргах и корме. На крыше возможна установка различного вооружения, от 7,62-мм пулемета на шкворне до башни с 20-мм пушкой. Возможна поставка дополнительного оборудования, как-то: лебедки грузоподъемностью 5000 кг, кондиционера, ГПД, сферических амбразур, противопожарной системы.
Боевая машина (с безоткатным орудием или ракетами). Последняя версия UR-416 М с некоторыми незначительными улучшениями, в том числе улучшенным обзором и бронированными щитками.
UR-416 с 7,62-мм пулеметом
UR-416 с 12,7-мм пулеметом
UR-416 с 12,7-мм пулеметом
БТР Henschel Wehrtechnik Condor (Германия)
Колесная формула 4x4
Вооружение 20-мм пушка, 7,62-мм
пулемет, 6 ГПД
Боекомплект 220х20-мм,
500x7,62-мм
Длина 6,13 м
Ширина 2,47 м
Высота по корпусу 2,18 м
Высота по башне 2,79 м
Клиренс 0,475 м
Колесная база 3,275 м
Боевая масса 12400 кг
Неснаряженная масса 9200 кг
Удельная мощность 13,54 л.с./т
Двигатель 6-цилиндровый дизель Daimler-Benz ОМ 352 с ВО и ТН, мощностью 168 л.с.
Макс, скорость
по шоссе 100 км/ч
в воде 10 км/ч
Запас хода 900 км
Запас топлива 280 л
Преодолеваемые препятствия:
брод плавает
стенка 0,6 м
ров не преодолевает
подъем 60%
боковой уклон 30%
Тип брони стальная
Система РХБЗ по заказу
Система НВ по заказу
На экспорт, в Малайзию, в 1981 г. произведено больше всего машин, 459 единиц, в том числе санитарные машины, КШМ, подъемные краны, БТР: с 7,62-мм СП, с одноместной башней, оснащенной 20-мм пушкой, 7,62-мм СП и ГПД по бортам.
Место водителя находится впереди, слева от двигателя, десантное отделение в корме.
Машина плавающая, на плаву приводится в движение кормовым водометом. Перед форсированием водной преграды поднимается носовой щиток.
Возможна поставка дополнительного оборудования, как-то: лебедки с 50 м троса, используемой как с носа, так и с кормы, и обогревателя.
пулеметом, 2x7,62-мм СП, 7,62-мм пулеметом на турели, ПУ ПТУР типа Milan, TOW, НОТ.
Condor с башенной 20-мм пушкой
Condor с башенной 20-мм пушкой
Condor с пулеметной башней
Плавающая БРДМ FUG (Венгрия)
МТО размещено сзади, крыша практически параллельна десантному отделению, выхлопная труба монтируется справа.
По два внутренних дополнительных колеса на борт, поднимаемых при езде по шоссе.
