Длина 6,986 м
Ширина 3,15 м
Высота 1,775 м (крыша
корпуса), 2,653 м
(общая)
Дорожный просвет 0,45 м
Боевая масса 27,500 кг
Удельная мощность 21,8 л.с./т
Двигатель Дизель MTU 8V 183 ТЕ22 8 V-90 V-8 мощностью 600 л.с. при 2300 об/мин
Макс, скорость по шоссе 70 км/ч
Запас хода по топливу 600 км
Запас топлива 860 л
Преодолеваемые препятствия:
брод 1,2 м
ров 1 м
стенка 2,5 м
подъем 75%
боковой уклон 40%
Тип брони стальная
Система РХБЗ имеется
ПНВ имеются
Двухместная башня с электроприводом оснащена 30-мм пушкой «Маузер» и 7,62-мм СП, установленным слева от нее. Башня вращается на 360°. Угол возвышения пушки и пулемета 50°, угол принижения 10°.
Стандартный набор оборудования включает систему защиты от 0МП, обогреватель, накладную броню и компьютеризованную всесуточную СУO.
Бронированный подвижной КП.
Бронированная инженерная машина разграждения.
Бронированный самоходный миномет.
БМП с различными вариантами вооружения.
Легкий танк со 105-мм пушкой.
ASCOD
БТР Hagglunds Vehicle Pbv 302 (Швеция)
слеьа большая башня 20-мм пушки.
Подвеска включает в себя 5 больших опорных катков, ведущее колесо впереди, направляющее сзади, поддерживающие ролики отсутствуют.
Вооружение 1 х 20-мм пушка, 1 х 6 ГПД, 2 х ПУ Lyran
Боекомплект 505 х 20-мм патронов
Длина 5,35 м
Ширина 2,86 м
Высота 2,5 м (крыша башни),
1,9 м (крыша корпуса)
Дорожный просвет 0,4 м
Боевая масса 13,500 кг
Удельная мощность 20,74 л.с./т
Удельное давление на грунт 0,5 кг/см #178;
Двигатель: горизонтальный четырехтактный дизель Volvo-Penta THDIOOBcTH, 280 л.с. при 2200 об/мин.
Макс, скорость:
по шоссе 66 км/ч
на плаву 8 км/ч
Запас хода по топливу 300 км
Запас топлива 285 л
Преодолеваемые препятствия:
брод плавает
ров 0,6 м
стенка 1,8 м
подъем 60%
боковой уклон 40%
Тип брони сталь
Система РХБЗ отсутсвует
ПНВ отсутствуют
Башня вращается вручную и оснащена 20-мм пушкой, угол возвышения которой 50°, а угол принижения 10°. Угол вращения башни 360°. Питание пушки может быть ленточным (по 125 ОФС в ленте) или же боеприпасы могут подаваться из коробчатого магазина на 10 БС. БТР Pbv 302 плавает за счет движения гусениц. Перед тем, как формировать водное препятствие. В носовой части машины устанавливаются волноломные щитки, а также включаются откачивающие насосы.
Дальнейшая разработка привела к появлению модификаций Pbv 302 Mk 2 и Improved Pb 302, ни одна из которых, однако, не была запущена в серийное производство. Hagglunds and Soner известен под названием Hagglunds Vehicle. Для применения на территории бывшей Югославии некоторое количество Pbv 302s оснастили дополнительным бронированием.
Bplpbv 3023 бронированная машина управления огнем с четырьмя антеннами и расположенным внутри оборудованием для связи и управления огнем.

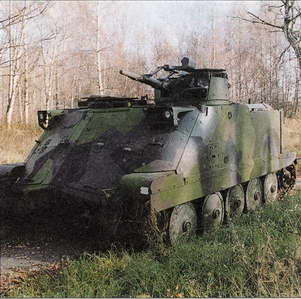

БТР Pbv 302 (Кристофер Ф. Фосс).
БТР Pbv 302 АРС с дополнительной броней на корпусе и башне
Боевая машина Stridsfordon 90 (Швеция) ОСНОВНЫЕ ОТЛИЧИЯ
Передняя часть башни скошена, борта и задняя часть башни вертикальные, 40-мм пушка есть характерный ствол с большим прицелом для наводчика в правой части крыши башни.
Вооружение 40-мм пушка,
7,62-мм СП, 2x3 ГПД
Длина 6,471 м
Ширина 3,003 м
Высота по башне 2,5 м
Высота по корпусу 1,73 м
Клиренс 0,45 м
Масса боевая 22800 кг
Удельная
мощность 24,12 л.с./т
Удельное давление на грунт 0,53 кг/смг
Двигатель Scania OS 14, дизель,
мощностью 550 л.с.
Макс, скорость по шоссе 70 км/ч
Запас топлива 525 л
Преодолеваемые препятствия:
брод 1,4 м
стенка 1 м
ров 2,4 м
подъем 60%
боковой уклон 40%
Тип брони стальная
Система РХБЗ есть
ПНВ пассивная
ни, вмещающие двух человек, три из них оснащенные 40-мм и одна 25-мм пушками.
В начале 1991 г. поступил первый заказ на производство Боевой машины 90 (CV 9040), и первые серийные образцы были поставлены в октябре 1993 г. Haegglunds Vehicle конструируют шасси и поставляют их Bofors, которые, в свою очередь, делают башни с 40-мм пушкой и устанавливают их на шасси, а затем поставляют готовую машину армии Швеции.
Место водителя находится в передней части машины слева, силовая установка справа от него, двухместная башня в центре, десантное отделение расположено в корме машины. Десант размещается по обе стороны десантного отсека лицом друг к другу, осуществляет вход/выход через дверь в корме. Есть также люки в крыше, но нет амбразур. Углы наведения 40-мм пушки от -8° до +35°, башня полно- поворотная, поворот башни, подъем и опускание пушки осуществляется с помощью электрических приводов, в случае аварии башня и пушка могут управляться вручную.
TriAD 40-мм ЗСУ, армия Швеции. CV90 передовая КШМ, армия Швеции. CV90 БРДМ, армия Швеции. CV90 БРЭМ, армия Швеции. CV90 противотанковая, в перспективе. CV9030N, двухместная башня, 30-мм пушка, для армии Норвегии.
CV90105 TML, 105-мм пушка, проходит испытания. CV90120, легкий танк со 120-мм пушкой, только для испытаний.
