М-84
БРОНЕТРАНСПОРТЕРЫ И БОЕВЫЕ МАШИНЫ ПЕХОТЫ БТР 4К 7FA G 127 (Австрия)
Место механика-водителя в передней части слева; двигатель справа; вооружение установлено в башне (обычно башенка с 12,7-мм пулеметом). Подвеска состоит из 5 опорных и 3 поддерживающих катков на борт, ведущего колеса впереди, натяжного колеса сзади. Фальшборт отсутствует.
Вооружение 12,7-мм пулемет;
41ГЩ
Боекомплект 500х12,7-мм
(примерно)
Длина 5,87 м
Ширина 2,5 м
Высота (без пулемета), мм 1,611 м
Клиренс 0,42 м
Боевая масса 14800 кг
Удельная мощность 21,62 л.с./т
Удельное давление на грунт 0,55 кг/см #178;
Двигатель 6-цилиндровый дизель ЖО с ТН компании Steyr, мощностью 320 л.с. при 2300 об./мин
Макс, скорость по шоссе 70,6 км/ч
Запас хода 520 км
Запас топлива 360 л
Преодолеваемые препятствия:
брод 1 м
стенка 0,8 м
ров 2,1 м
подъем 75%
боковой уклон 40%
Толщина брони до 25 мм
Тип брони стальная
Система
РХБЗ есть
ПНВ пассивный, у механика-водителя
первая машина выпущена в 1977 г. Главные изменения по сравнению с БТР 4К 4FA компании Saurer: увеличение лобовой броневой защиты, увеличение удельной мощности за счет установки более мощного двигателя. Многие элементы шасси также использованы в противотанковой машине SK 105. Место механика-водителя впереди слева, МТО справа, командирская башенка с установленным на ней 12,7-мм пулеметом М2 НВ сзади. Башенка имеет переднее и боковое бронирование для защиты стрелка; сзади установлены 4 ГПД для постановки завес позади машины. Десантное отделение находится в задней части БТР; оно оборудовано люками в крыше, открывающимися в стороны и двухстворчатой дверью в корме. Четыре паза на корпусе над десантным отделением позволяют быстро устанавливать пулеметы в шкварки.
В стандартное оборудование входят система вентиляции и обогреватель десантного отделения. Может поставляться дополнительное оборудование, как-то: пассивные ПНВ, система РХБЗ, кондиционер, противопожарная система для моторного и десантного отделений.
Машина огневой поддержки 4К 7КА FSCV 90 оборудована башней TS-90 фирмы GIAT; находится на стадии разработки. БМП 4К 7FA MICV 30/1 оборудована одноместной башней с 30-мм пушкой марки RARDEN и 7,62-мм СП; находится на стадии разработки прототипа.
КШМ 4К FA-F оборудована дополнительной аппаратурой связи. Санитарная машина 4К 7FA San.
Самоходный миномет 4К FA АМС 81 вооружен 81-мм минометом.
ЗСУ 4К 7FA FLA 1/2.20 со спаренной 20-мм пушкой. ЗСУ 4К 7FA FLA 3/2.30 со спаренной 30-мм пушкой.

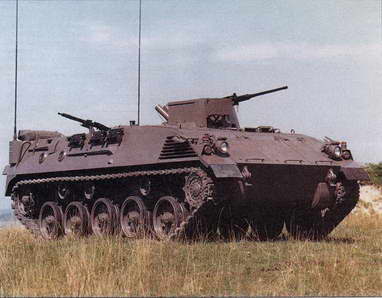

БТР Steyr 4К 7FA G127
BTP 4K 4FA (Австрия)
Подвеска состоит из пяти катков, ведущего колеса впереди, натяжного колеса сзади и двух поддерживающих катков. Фальшборт отсутствует.
Вооружение 20-мм пушка, 12,7-мм пулемет
Длина 5,4 м
Ширина 2,5 м
Высота (с 12,7-мм пулеметом) 2,1 м
Высота по башне 1,65 м
Клиренс 0,42 м
Боевая масса (с 20-мм пушкой) 15000 кг
Боевая масса t (с 12,7-мм пулеметом) 12500 кг
Удельная мощность 20 л.с./т
Удельное давление на грунт 0,52 кг/см #178;
Двигатель 6-цилиндровый дизель 4FA 4 компании Saurer мощностью 250 л.с. при 2400 об./мин
Макс, скорость по шоссе 65 км/ч
Запас хода 370 км
Запас топли в а 184 л
Преодолеваемые препятствия:
брод 1 м
ров 2,2 м
подьем 75%
боковой уклон 50%
Толщина брони до 20 мм
Тип брони стальная
Система РХБЗ нет
ПНВ нет
Все машины имеют схожую компоновку: место механика-водителя в передней части слева;МТ0 справа. Основное вооружение позади механика-водителя; десантное отделение в задней части машины, оно оборудовано люками в крыше и двустворчатой дверью в корме бронетранспортера.
наклоном; крыша горизонтальная; в передней части корпуса слева на крыше расположен люк механика-водителя; установленный на крыше 12,7-мм пулемет обеспечивает боковую и заднюю защиту. Борта установлены с наклоном; задняя часть корпуса вертикальная; в корме одностворчатая дверь. Подвеска состоит из пяти катков, ведущего колеса спереди, натяжного колеса сзади, поддерживающих катков, верхняя часть которых прикрыта фальшбортом.
Вооружение 12,7-мм пулемет
Боекомплект 1120x12,7-мм
Длина 6,125 м
Ширина 3,006 м
Высота с пулеметом 2,586 м
Высота по корпусу 1,914 м
Клиренс 0,46 м
Боевая масса 13600 кг
Удельная мощность 25,5 л.с./ т
Давление на поверхность 0,546 кг/см #178;
Двигатель дизель с ВО BF8L 413F мощностью 320 л.с.
Макс, скорость по шоссе 65 км/ч
Преодолеваемые препятствия:
брод плавает
стенка 0,6 м
ров 2,2 м
подъем 60%
боковой уклон 40%
Тип брони стальная
Система РХБЗ есть
ПНВ есть
YW 531 плавающая машина; на воде приводится в движение гусеницами; перед форсированием водных преград в носовой части устанавливается волноотражательный щиток и включаются компрессоры.
КШМ 85 сход с базовой машиной; оборудована дополнительной аппаратурой связи.
Санитарная машина WZ 751 имеет более высокую крышу в кормовой части.
