Для красоты обшивки ворот, идущие на нее доски должны быть хорошо подогнаны одна к другой, чисто прифугованы и выстроганы.

Такая чистая отделка производится уже более тонкими орудиями, и с применяемыми для этого инструментами и способами работ мы познакомим читателя уже в отделе столярного дела.

Сруб. В заключение описания плотничных работ мы приведем устройство простейшего сруба, скажем, для обделки водоема, который в увеличенном виде может применяться и при возведении стен сараев и даже жилых домов. Для этой цели берутся, обычно, круглые бревна, хотя иногда их и затесывают с какой-либо или с нескольких сторон. Для того, чтобы бревна плотно прилегали и даже несколько входили одно в другое, в них проделывают пазы (см. рис. 18-а), а углы связывают врубками простейшей "в чашку с остатком" (рис. 18-б, -в, -г), или иного рода замками, вариант которых изображен на рисунке 18. Описывать примеры более сложных работ, употребляющихся в строительном или корабельном делах, мы не будем, так как это не входит в задачу нашей книги.

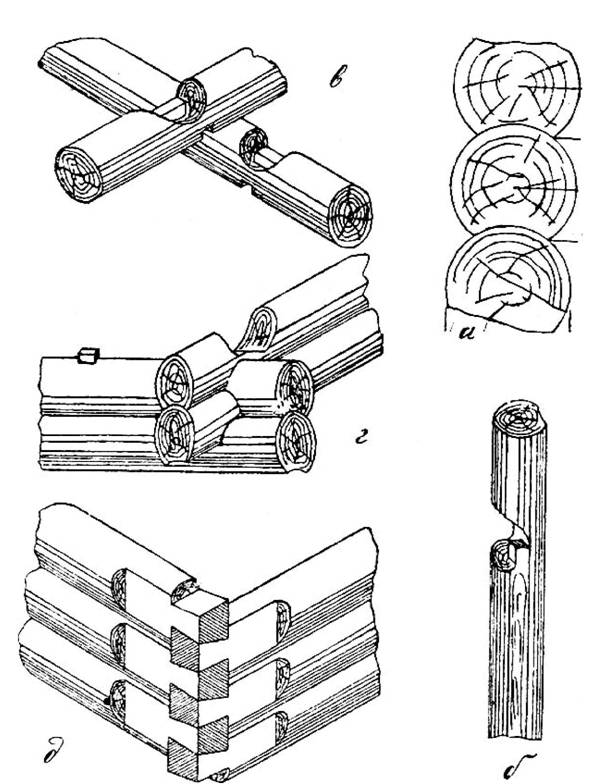

Рис.

18. Устройство сруба, а вид пазов в разрезе; б вид вырубки 'чашки'; в как накладывать бревна сруба; г общий вид сруба, складываемого в чашку с остатком; д другой возможный вариант кладки сруба

СТОЛЯРНОЕ ДЕЛО

Приобретая необходимое для столярных работ оборудование, нужно, прежде всего, иметь ясное представление о характере работ, которые предполагается выполнять. Начинающему мастеру вовсе нет необходимости приобретать весь сложный ассортимент инструментов профессиональной столярной мастерской, но вместе с тем, на необходимых инструментах экономить не следует и их нужно покупать лучшего качества. Вообще же, чем большее количество разнообразных инструментов будет иметься под руками, тем экономнее будут расходоваться физические силы мастера, и чем эти инструменты будут лучше, тем больший срок они будут служить своему владельцу.

Исходя из этих соображений, мы и дадим описание набора столярных инструментов, особенно подробно останавливаясь на тех, которые пригодятся при любой работе, и лишь во вторую очередь отмечая те, которые понадобятся уже для более сложных работ и смогут быть приобретены впоследствии.

Верстак. Верстак является главнейшим и необходимейшим предметом оборудования каждой, хотя бы и домашней, столярной мастерской. Всякие возражения, что много работ можно выполнить и без верстака, должны отпасть, если вспомнить, сколько сил и даже здоровья он сбережет работающему, благодаря представляемым им удобствам и возможности принимать при работе правильные положения тела, не затрудняющие дыхание и распределяющие равномерно делаемые усилия. Таким образом, основное назначение верстака служить для укрепления материалов в положении наиболее удобном для обработки.

Верстак (рис. 19) состоит из двух главных частей верстачной доски и основания, которое называется иногда подверстачьем.

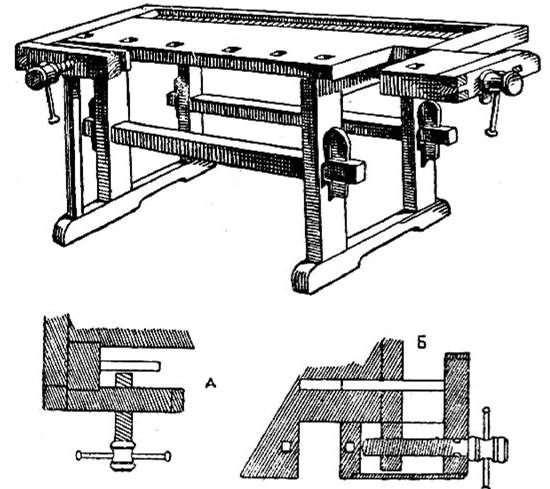

Рис. 19. Верстак

В различных верстаках верстачная доска имеет от 2 до 4 аршин в длину, при Ѕ-1 Ѕ арш. в ширину. Высота ее от пола должна быть подобрана соответственно росту работника и длиной его рук от Ѕ до 1 Ѕ аршина.

Верстачная доска делается из твердого, хорошо выдержанного дерева и во избежание коробления иногда даже склеивается из нескольких тонких брусков, слоевые кольца которых направлены в противоположные стороны.

Вдоль левого края верстачной доски выдалбливается ряд квадратных отверстий гнезд, служащих для вставливания деревянных или металлических брусочков, между которыми зажимается обрабатываемый кусок дерева. В заднем левом краю верстачной доски делается довольно значительная выемка, в которой свободно двигаются на винте задние или долевые тиски, состоящие из четырехугольной коробки, в верхней части которой имеется также одно верстачное гнездо. Переставляя на верстачной доске брусочек (гребенку) в разные гнезда и завинчивая задние тиски с их гребенкой, можно крепко зажать на верстачной доске доску любой длины в горизонтальном положении. Этими же задними тисками можно пользоваться и при долевой и поперечной пилке и во многих других случаях. Реже их пользуются боковыми или поперечными тисками, находящимися в левом переднем углу верстака; они применяются, главным образом, при строгании кромок длинных досок.

Верстачная доска покоится на подверстачьи, которое должно отличаться прочностью, устойчивостью и, по возможности, большой тяжестью.

Иногда в подверстачьи устраивается шкапчик для хранения инструментов.

Инструменты, которые должны во время работы находиться под руками, кладутся в выемку, идущую вдоль всего правого края верстачной доски.

Зная устройство и назначение верстака и отдельных его частей, при отсутствии средств, можно сделать самому некоторое подобие упрощенного верстака, (например в роде изображенного на рис. 20), который также сможет служить для простейших работ. Устройство его зависит от уменья и запросов мастера, которому мы все же посоветуем, при первой возможности обзавестись верстаком настоящим.

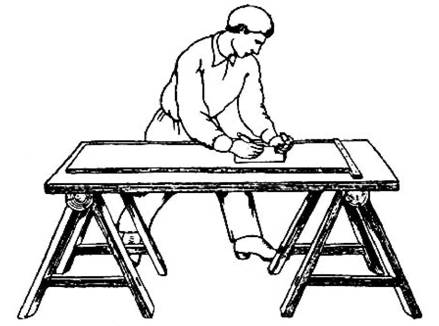

Рис. 20. Устройство заменяющее верстак

Следующими мы опишем принадлежности, необходимые столяру для разметки и проверки обрабатываемого предмета; тут необходимы:
