Была усовершенствована и "система самовытаскивания". К корпусу болтами крепились согнутые из уголка направляющие, приподнимавшиеся над верхней ветвью гусениц и рубкой. К направляющим на цепях подвешивалась "незарывающаяся" балка призматический брус тикового дерева длиной 3,6 м с окованными железом концами.
Mk IV обладал неплохой ударной силой. В проволочных заграждениях он оставлял проходы шириной до 2,5 м. В первый день сражения под Камбрэ один Mk IV прошел через каменный забор высотой 1,5 м, фруктовый сад и, развернувшись, разрушил уголздания. Но надежность танка возросла незначительно. Капитальный ремонт требовался машине после 100 112 км пробега.
Опробовали на Mk IV и гусеничный обвод, значительно пониженный в задней части, с удлиненной опорной поверхностью, прозванный за характерную форму "Тэдпол" ("Головастик"). В Центральных мастерских заготовили комплекты задних выступов для массовой переделки танков по схеме "Тедпол", но работы эти так и не провели. В опытном порядке между задними выступами крепили платформу с минометом Стокса это был едва ли не первый вариант самоходного миномета.
По мере поставки в войска танков Mk V часть Mk IV переделывали в танки снабжения, по аналогии с Mk I. Однако именно Mk IV оставался самым массовым английским танком в 1916 1918 годах.

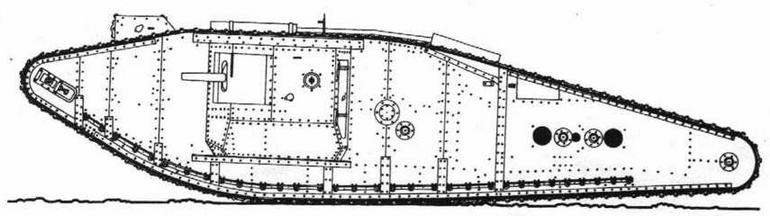

Mk IV Tadpole

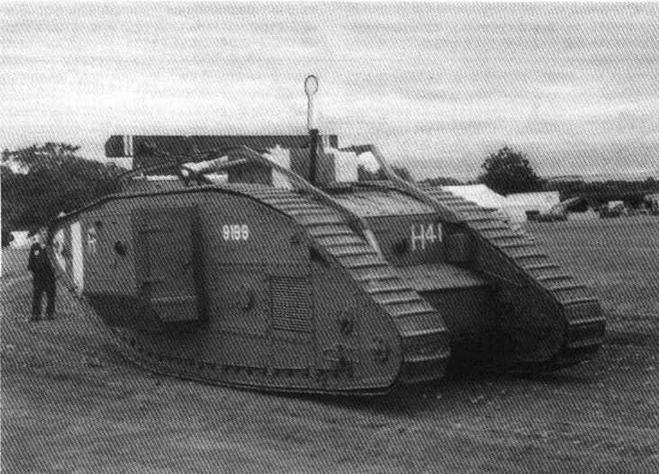

Тяжелый танк Mk V. Его характерные особенности квадратная рубка в задней части крыши, шаровая установка пулемета "Гочкис" в кормовом листе корпуса и объемистый топливный бак между задними выступами. На крыше установлен семафор.
Для дальнейшей доводки выбрали прототип Вильсона с планетарными механизмами поворота.
Выпуск новой модели тяжелого танка Mk V планировали начать в августе сентябре 1917-го, но серийное производство смогли подготовить только в декабре. Первой к нему приступила "Метрополитэн Кэрридж, Вэгон энд Файненс Компани". Сначала планировалось заказать на 1918 год 4000 танков, но после неудачного применения их в боях под Ипром военное министерство, рассмотрев доклад министра снабжения У.Черчилля, 11 ноября 1917 года приняло решение сократить заказ до 1350 машин. Регулярные "срезания" заказов многие объясняли намеренным саботажем, инициированным производителями "классических" средств ведения войны артиллерийских снарядов и легкого оружия, ведь их прибыли могли существенно уменьшиться. Но куда большую роль, нежели интриги, играла обычная бюрократическая волокита и сложности в организации нового дела.
Схема вооружения очередной модификации танка осталась прежней. Стандартным танковым пулеметом стал "Гочкис" Mk I* под английский патрон калибра 7,7 мм, снабжавшийся прицелом Пальмера. Появился кормовой пулемет его шаровую установку поместили в дверце кормового люка-лаза. Он предназначался для круговой обороны на случай осады одиночного танка пехотой противника. Для тех же целей лючки для стрельбы из револьверов выполнили даже в крышке люка рубки.
На Mk V установили коробку передач Уолтера Вильсона и мотор, сконструированный инженером Гарри Рикардо. "Рикардо" стал первым специально разработанным танковым двигателем. Опыт эксплуатации первых моделей танков позволил выработать довольно жесткие требования к "сердцу машины": повышение габаритной мощности, уменьшение размеров системы охлаждения, работа в широком диапазоне нагрузок при любых углах наклона, повышенная прочность, возможность обслуживания в полевых условиях. Использовать же алюминий или высоколегированные стали было нельзя они требовались для производства авиационных двигателей.
Мотор "Рикардо" имел клапанное распределение. Поршень, соединенный с шатуном через трубчатый придаток, двигался внутри втулки, охлаждаемой всасываемым воздухом. Коленчатый вал с противовесами уравновешивал двигатель, уменьшал вибрацию. Рикардо удалось уменьшить износ поршней и цилиндров, несколько повысить КПД, снизить образование нагара, улучшить систему смазки. Мощность мотора составляла 150 л.с. (112 кВт) при 1250 об/мин. Разъемный картер позволял обслуживать двигатель, не снимая его с машины. Две выхлопные трубы выводились на крышу в глушитель. Радиатор
трубчатый. Решетки системы охлаждения были размещены в бортах. Вентилятор перегонял воздух от левого борта через радиатор к правому. Вскоре решетки стали прикрывать броневыми жалюзи или уголками-крышами. Установленный в корме бензобак был разделен на три отсека в случае пробоины в одном горючее в других сохранялось; снижалась и пожароопасность. Общий запас горючего составлял 422 л. Повысилась скорость и увеличился запас хода. Система выхлопа оставалась негерметичной, и, хотя вентиляцию несколько улучшили, внутренний объем танка по-прежнему заполнялся отработанными газами.
Компоновка танка Mk V
Вращение от двигателя передавалось карданным валом через дисковое сцепление на четырехскоростную планетарную коробку передач, а от нее через пары конических шестерен поперечным валам. Шестерня на конце поперечного вала находилась в зацеплении с венцом {планетарной шестерней) одноступенчатого планетарного механизма поворота (ПМП) с внутренним зацеплением ("эпицикла"). Водило ПМП соединялось со звездочкой, приводящей с помощью цепи Галля вал бортовой передачи. Сателлиты и солнечная шестерня ПМП жестко соединялись с тормозными барабанами при переключении передач ленточным тормозом тормозилась солнечная шестерня, на стоянке водило с сателлитами. Изменилась и бортовая передача. Трансмиссия обеспечивала следующие скорости: 1-я 1,37 км/ч, 2-я 2,28, 3-я 3,96, 4-я 7,0, задним ходом 1,37 км/ч. Поворот танка теперь производился двумя рычагами, расположенными по бокам от сиденья водителя. Органы управления включали также педали тормоза и сцепления, рычаг коробки передач, муфту реверса. Управление силами одного человека намного повышало эффективность действия танков и их среднюю скорость, маневренность на поле боя, позволяло уменьшить дистанцию между машинами в колонне на марше, снижало утомляемость экипажей. По мнению танкистов, вождение Mk V было "детской игрой" по сравнению с его предшественниками. Командир освобождался от помощи водителю, то есть улучшилась "командная управляемость" танка.
