Рис. 25.Гибка под прямым углом на:
1 наковальне; 2 образной оправке; 3 скобе; 4 выступе; 5 вилке; 6 плите со съемными штырями
Рис. 26.Гибка по радиусу:
1 на роге наковальни; 2 в приспособлении; 3 в вилке; 4 в вилке (с молотом); 5 на радиусной вставке; 6 на спирали с приподнятой центральной частью; 7 на оправке; 8 на клине

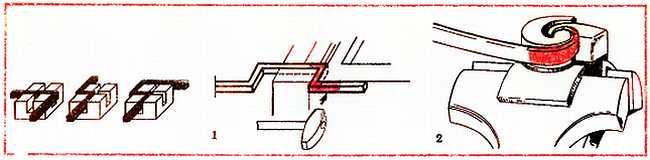

Рис. 27. Гибка на форме:
1 под прямым углом; 2 на оправке
Скручивание поворот одной части заготовки относительно другой вокруг продольной оси. Такая обработка производится как в холодном, так и в горячем состоянии. При скручивании в холодном состоянии удается получить сравнительно большой шаг закрутки, при скручивании нагретой заготовки шаг можно сделать любым. Для вращения деталей обычно пользуются воротками и клещами (рис. 28). Естественно, при скручивании на большой угол длина заготовки значительно уменьшается, и чтобы выдержать необходимый размер, перед скручиванием на заготовку обычно надевают ограничительную трубу (закрутка осуществляется до тех пор, пока вороток не упрется в трубу).
Рис. 28.Скручивание:
а одностороннее клещами; б двустороннее с сжатыми в тисках концами; в в тисках; г с ограничительной трубой
При необходимости закрутить заготовку в горячем состоянии с уменьшающимся шагом металл постепенно охлаждают, например мокрой тряпочкой, по мере его закручивания. К операции скручивания относится и свивание нескольких тонких, сваренных по концам прутков, и закрутка разрубленных вдоль оси заготовок. На рис. 29 приведены типы скруток.
Рис. 29. Типы скруток из:
1 плоской заготовки; 2 раскованней круглой заготовки; 3 раскованной квадратной заготовки; 4 плоской заготовки с «дорожкой»; 5 квадратной заготовки с двумя «дорожками»; 6 квадратной заготовки
Кузнечная сварка соединение двух или более заготовок, нагретых до сварочной температуры, с помощью ударов. Лучше таким образом свариваются стали, содержащие менее 0,3 % С. При сварке высокоуглеродистых сталей необходимо добавлять к сварочному флюсу опилки малоуглеродистой стали.
Существует несколько способов кузнечной сварки: внахлест, враз руб, встык и врасщеп (рис. 30).
Рис. 30.Способы сварки:
1 внахлест; 2 в разруб; 3 встык; 4 вращеп
Перед сваркой необходимо подготовить концы заготовок, то есть набрать металл путем высадки. Температура нагрева стальных заготовок примерно 13001350 °C, этой температуре соответствует цвет белого каления. При таком нагреве с поверхности металла начинают разбрызгиваться блестящие звездочки, а поверхность металла как бы увлажняется железо «потеет». Для уменьшения образования окалины, препятствующей сварке, а также для предохранения металла от пережога заготовку посыпают флюсом: кварцевым песком, бурой или поваренной солью. Для улучшения свариваемости к флюсу добавляют порошок марганца. Нагретые под сварку заготовки извлекают из горна, сбивают с них шлак, окалину и, сложив подготовленными местами, начинают наносить по этим местам легкие и частые удары от середины к краям, постепенно увеличивая силу удара.
При сварке необходимо соблюдать особую осторожность, так как горячие шлак и окалина при ударах сильно разлетаются во все стороны.
Закончив описание основных операций при кузнечных работах, упомянем о выглаживании отделочной операции, заключающейся в окончательном выравнивании поверхности после ковки с помощью гладилок. При выглаживании гладилка перемещается постепенно по всей поверхности изделия, и по ней наносятся удары кувалдой. Кроме выглаживания, гладилки используются и для создания специальных декоративных граненых поверхностей.
Технология изготовления художественных изделий из листового металла
Просечной металл начиная с XVI в, широко применялся для украшения бытовых предметов (шкатулок, ларцов, сундуков, подголовников, замков, осветительных приборов и т. д.), а также в сельской и городской архитектуре.
Подзоры из просечного металла украшали свесы крыш и фронтонов изб, дворцов и соборов; ажурные коньковые решетки завершали гребни крыш, дымники в виде башенок и ваз венчали дымовые трубы, а различные короны и навершия водосточные трубы. Кроме этого, просечной металл использовался при изготовлении личинок, секирных и врезных замков, а также для декоративной отделки доспехов и холодного оружия.
Рисунок просечного металла во многом аналогичен рисунку деревянных пропильных орнаментов на наличниках и свесах и содержит в основном растительные мотивы и повторяющиеся геометрические элементы в виде кругов, треугольников, червонок и всевозможных завитков.
Технология изготовления элементов из просечного металла не очень сложная, но требует кропотливого труда и навыков работы с листовым металлом, главным образом жестью. Вначале следует подобрать или продумать рисунок и форму готового изделия. При этом очень важно учитывать фактор масштабности и удаленности. Если вы задумали украсить просечным металлом весь дом, то надо продумать рисунок как всей композиции, так и отдельных фрагментов, при этом обязательно, чтобы рисунки эти были выдержаны в одном стиле. Сделав необходимые эскизы, подготовьте по ним шаблоны из фанеры или другого листового материала.
