Что же привлекает людей в Салтыковку? Прежде всего это желание и на других посмотреть, и себя показать. Кузнецы собираются, чтобы обменяться опытом, познакомиться друг с другом и, наконец, просто ощутить себя частью единой семьи кузнечных дел мастеров.
Словом, интерес к кузнечному делу постоянно возрастает, а вот учебной литературы, в которой бы описывались технологические основы ковки, явно недостаточно. Надеемся, что этот материал в какой-то мере заполнит образовавшийся пробел и поможет начинающим кузнецам изучить основы ковки, а также приобщит их к беспокойному и творческому братству кузнецов-художников.
Основные сведения о металле
Наиболее широко в кузнечных работах используется сталь сплав железа с углеродом. В зависимости от количества углерода стали подразделяются на низкоуглеродистые (до 0,25 %С), среднеуглеродистые (0,250,6 % С) и высокоуглеродистые (0,62 % С). Повышение содержания углерода увеличивает твердость и закаливаемость стали, но снижает теплопроводность и ковкость.
Из цветных металлов в кузнечном деле используют в основном медь и алюминий, а также их сплавы, например латуни (Л90, Л80, Л68, Л62 и др., бронзы (БрОЦ4-3 и др.).
Все металлы и сплавы имеют поликристаллическое строение, то есть состоят из отдельных прочно сросшихся друг с другом зерен металла, между которыми располагаются в виде тонких прослоек неметаллические включения оксидов, карбидов и других соединений. Зерна, в свою очередь, также имеют кристаллическое строение, их размеры составляют 0,010,1 мм.
При ковке деформация протекает главным образом вследствие скольжения зерен относительно друг друга, так как связь между ними слабее, чем прочность самих зерен.
В результате ковки зерна металла вытягиваются в направлении течения металла, что ведет к образованию мелкозернистой строчечной структуры (чем мельче зерна металла, тем он прочнее). Одновременно вытягиваются неметаллические включения, что можно наблюдать даже невооруженным глазом.
Размеры зерна, а следовательно, и прочностные свойства металла в значительной степени определяются температурным режимом ковки. Поэтому ковать металл следует в определенном интервале температур, чтобы измельченные в процессе деформирования зерна затем снова не выросли под действием высокой остаточной температуры. Каждый кузнец, чтобы получить из стали качественное изделие и придать ему соответствующие свойства с помощью термообработки, должен разобраться в диаграмме состояния железо-углерод . Рассмотрим фрагменты диаграммы, на которой по оси ординат отложена температура сплава, по оси абсцисс содержание углерода в процентах (рис. 1).

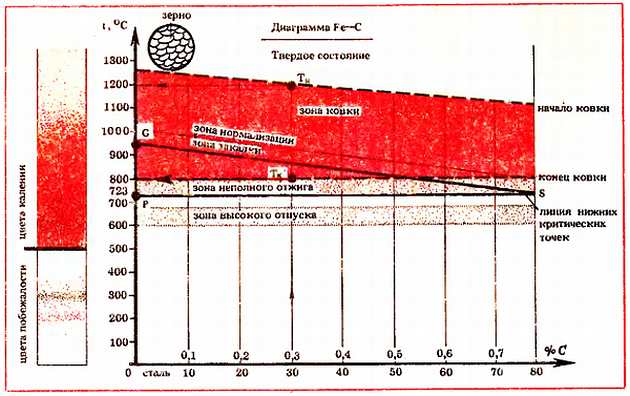

Рис. 1.Диаграмма состояния железо-углерод
Выше линии GS все стали имеют структуру аустенита однородного твердого металла, состоящего из одинаковых по составу и строению зерен.
При нагревании углеродистых сталей до температуры ниже критической линии PS = 723 °C в них не происходит изменений структуры.
Нагрев заготовок.
Это важная и ответственная операция, от которой зависят качество изделия и стойкость инструмента. Ковку, как правило, проводят, нагрев металл до так называемой ковочной температуры с целью повышения его пластичности и снижения сопротивления деформированию. Температурный интервал ковки зависит от химического состава и структуры обрабатываемого металла.
Следует также учитывать, что при нагреве углеродистых сталей происходит выгорание углерода с поверхностного слоя изделия на глубину до 24 мм, ведущее к снижению прочности и твердости стали, к ухудшению ее закаливаемости.
Ковать заготовку следует только тогда, когда она равномерно прогреется. Для каждой марки стали имеется свой температурный интервал ковки, то есть определены температуры начала ковки Тн и ее конца Тк. В результате нагрева металла несколько выше температуры Тк металл приобретает крупнозернистую структуру, его пластичность снижается. Нагрев металла до еще более высокой температуры приводит к неисправимому браку пережогу , в результате чего металл при ковке разрушается.

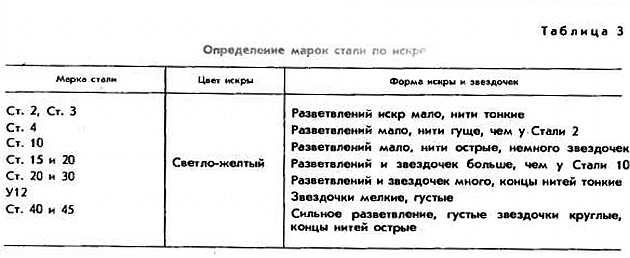

При ковке заготовок, нагретых ниже температуры Тн, возможно образование трещин. Поэтому при ковке следует помнить пословицу: «Куй железо, пока горячо». То есть ковать металл необходимо в температурном режиме Тн Тк (заштрихованная зона на диаграмме состояния железо углерод). Температуру нагретого металла можно определить по цветам каления и побежалости, а марки стали по искре (табл. 13).
Топливо. Для нагрева заготовок кузнецы применяют различные виды топлива: твердое, жидкое и газообразное.
Чаще всего для нагрева заготовок в кузницах используется каменный уголь . Причем желательно, чтобы уголь был черно го цвета, блестящий, размеры его кусков приблизительно должны соответствовать размерам грецкого ореха. Кузнецы так и называют такой уголь орешек. Часто применяется и кокс , который имеет высокую температуру сгорания. Можно использовать и дрова лиственных пород деревьев (дуб, ясень, береза и др.). Однако самым хорошим топливом является древесный уголь , бывший основным кузнечным топливом вплоть до середины XVIII в.
