Рис. 1. Схема раскроя бутылок на заготовки
От одной бутылки нам понадобятся детали I и II, от другой детали III. Линии разреза должны быть как можно ровнее. В детали II металлической трубкой диаметром 35 мм с остро заточенными краями про биваем перфорацию по всей боковой поверхности. Эти же отверстия можно прожечь раскаленным гвоздем, медной проволокой, намотанной на жало паяльника.
Деталь I устанавливаем в деталь II, как показано на рис. 2.
Рис. 2. Схема сборки деталей I и II (отверстия в боковых стенках не показаны):
1 деталь II; 2 картонный вкладыш; 3 деталь I
Внешний диаметр детали I должен быть равен внутреннему диаметру детали II, при необходимости подровняем их с помощью ножниц. Обе детали одновременно прижмем к нагретой плоской металлической поверхности (конфорка электроплиты, сковорода и т. д.) и, медленно вращая, добьемся того, чтобы обе кромки завальцевались внутрь. Аналогичную кромку надо сделать и в детали III. Операция простая, но желательно потренироваться на ненужных обрезках. Кромка будет ровнее, а деталь аккуратнее, если предварительно внутрь ее вставить диск-вкладыш из гофрированного упаковочного картона, диаметр которого равен внутреннему диаметру обрабатываемой детали. После завальцовки вкладыш сминаем и удаляем. Для удобства установки и извлечения вкладыш имеет три отверстия для пальцев.
Отверстие в центре диска поможет зафиксировать деталь I при обработке кромки. Формовка кромки самая сложная технологическая операция в изготовлении, но очень полезная, так как позволяет придать деталям необходимую жесткость. Можно поступить проще и сшить детали I и II с помощью иголки и кусочка лески диаметром 0,30,4 мм. В верхней кромке деталей I, II шилом или гвоздем проложим три отверстия для «уздечки». Она фиксируется на верше резиновым колечком. Сборка и установка верши показана на рис. 3, 4.
Рис. 3. Верша-малявочница в собранном виде:
1 сборная деталь I + II; 2 деталь III; 3 резиновое кольцо; 4 «уздечка» (леска, капроновая нитка)
Рис. 4. Установка верши-малявочницы
Основную леску привязываем к горлышку бутылки и наматываем на ее желобке. Флажок прижимаем к бутылке и фиксируем в таком положении несколькими витками основной лески, которую, в свою очередь, прижимаем резиновым колечком.
При поклевке леска выдергивается из-под прижима, сматывается с бутылки, освобождая при этом пружину флажка, который и сигнализирует о поклевке. Дальнейшие действия известны каждому рыбаку. Сборка и установка снасти показаны на рис. 5,б.

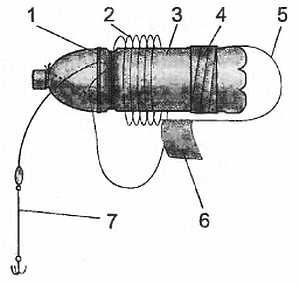

Рис. 5. Плавающая жерлица:
1 резиновое кольцо; 2 основная леска; 3 пластиковая бутылка; 4 клейкая лента (скотч) для крепления основания пружины; 5 пружина; 6 флажок; 7 оснащенный поводок
Рис. 6. Жерлица в действии:
а до поклевки; б после поклевки
В качестве заклепки можно использовать отрезок стержня шариковой авторучки, развальцевав его края с помощью паяльника. Петля представляет собой заводное колечко. Застежку нетрудно изготовить из обычной булавки, откусив лишнее и загнув оставшиеся концы по радиусу навстречу друг другу. Чтобы закаленная проволока булавки не лопнула при изгибе, нагреем хвостики, которые будем изгибать, на огне до красного цвета и дадим им самостоятельно остыть. Особенности конструкции кормушки показаны на рис. 7 и 8. Во всем остальном она полностью аналогична заводскому образцу.
Рис. 7. Схема сборки кормушки:
1 застежка; 2 карабин; 3 шпилька из мягкой медной проволоки; 4 крышка; 5 «уздечка» для фиксации пружинной застежки; 6 корпус кормушки; 7 «ушко» (из мягкой медной проволоки); 8 петля (заводное кольцо); 9 пружинная застежка «усы» (отрезок гитарной струны диаметром 0,1 мм); 10 откидное дно; 11 заклепка (отрезок стержня шариковой авторучки); 12 груз
Рис. 8. Пластиковая кормушка в действии
Рис. 9. Пенал для поплавков:
1 крышка; 2 резинка; 3 комплект поплавков; 4 пенопластовый вкладыш; 5 корпус
В заключение несколько советов:
1. Две пластиковые бутылки, связанные отрезком веревки, а еще лучше широкой лентой, прекрасное устройство, которое поможет вам уверенней держаться на воде во время переправы вплавь. Пригодится оно и при обучении детей плаванию. Пропустите бутылки под руками так, чтобы лента опоясывала вам грудь, и спокойно ложитесь на воду. При необходимости отрегулируйте длину ленты.
2. О том, как изготовить буек из бутылки, шнура и какого-либо груза, говорить не стоит. В ясный день он сверкает солнечными зайчиками и виден очень хорошо. В пасмурную погоду он станет заметнее, если внутрь его поместить лист бумаги или лавсановой упаковки из-под печенья желтого или оранжевого цвета.
3. В пластиковых бутылках удобно хранить сыпучие продукты герметично и недоступно для мышей.
4. Если вы в походных условиях привыкли готовить на примусе,
бутылка послужит вам емкостью для жидкого топлива, легкой и не пропускающей запах. Это немаловажно особенно для рыболовов-туристов, которые ради хорошей рыбалки готовы искать рыбу в глухих малодоступных водоемах и поэтому тащат все на своих плечах. Пустую тару обратно нести совсем не обязательно. Она сгорит в прощальном костре вместе с другим мусором, который желательно все же сжигать, а не закапывать.
