Известно с древних времен, что вода это богатство, урожай, жизнь! Представьте, человек опускается на глубину, ему опускают бадью-емкость, он ее наполняет илом, затем эту отяжелевшую бадью поднимают. На работающего в колодце неминуемо льет вода, грязь, да еще опасно, если бадья оборвется. Поэтому школа, где я работал и вел кружок рационализации, взяла шефство над оставшимися колодцами, и мы решили с ребятами-кружковцами старшеклассниками изготовить приспособление для очистки, которое при толчке о грунт срабатывает и вгрызается в ил благодаря собственной тяжести. Остается только поднять устройство с глубины на поверхность с помощью ворота. Приспособление крепится к нему вместо ведра. На рис. 1 показан общий вид устройства, а на рис. 2 дан чертеж.

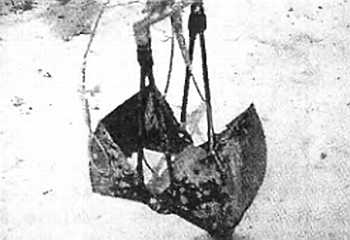

Рис. 1
Самым трудным при конструировании устройства оказалась разработка устройства защелки. Мы проделали много экспериментов, пока не подобрали необходимую конструкцию. Я водил ребят в карьер, где работают экскаватор?.! чтобы использовать их принцип работы, и, наконец, выбрали подходящий вариант, подобрали пружину.

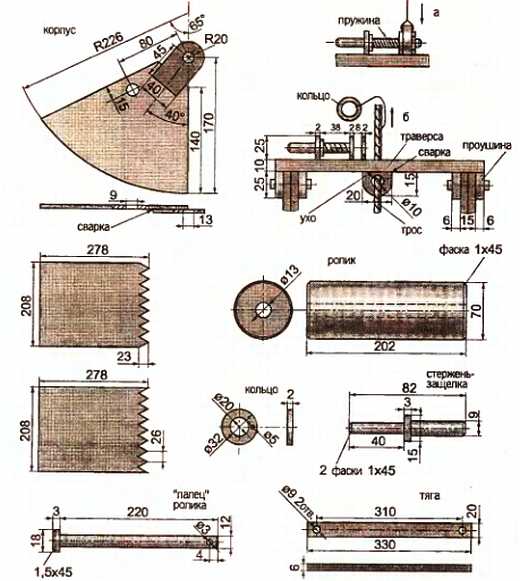

Рис. 2. Спусковой механизм:
а при опускании в колодец механизм взведен; б при подъеме защелка освобождена
Основные детали устройства: 1 корпус (вернее две «челюсти»); 2 ролик; 3 «палец» ролика; 4 трос; 57 болт М-8 (6 шт.); 6 тяга (4 шт.); 8 проушина; 9
траверса; 10 кольцо; 11 стержень-защелка; 12 пружина; 13 «ухо».
Ковш подвешиваем на трос или цепь колодезного ворота. При опускании конструкции в глубь колодца срабатывает спусковой механизм (стержень-защелка), производится захват ила. При очередном опускании взводим спусковой механизм ковша в исходное положение, разведя «челюсти», фиксируя защелку в кольце. Зацепленный за кольцо ковш фактически висит на стержне, не давая пружине распрямиться. При опускании на дно сила трения между защелкой и кольцом ослабевает и пружина выталкивает стержень. При подъеме ковша «челюсти» сходятся, захватывая ил. На мой взгляд, очень простое для понимания и изготовления приспособление, главное нужное, только и надо применить листовой металл, а из умений простые операции слесарных, токарных и сварочных работ. Сейчас этот опытный образец нас уже не устраивает. Мы разработали более производительный аппарат, т. е. увеличили ковш в длину в 2 раза и в 0,5 в высоту. Соответственно увеличился вес за счет увеличения толщины листового металла (2,5 мм). Это дало хороший результат. Но теперь на подъеме работают 23 человека. Еще следует учесть, что перед чисткой из колодца, естественно, надо выкачать воду и немедленно приступать к работе.
Летняя кухня максимум удобств
В летнее время, особенно в жаркую погоду, в жилых помещениях сельского дома при отсутствии кондиционеров, бывает душно и жарко
Поэтому все, что связано с нагревом, а следовательно, и с выделением тепла (приготовление пищи, стирка, глажение и т. д.), выносится из дома в летнюю кухню, тем более, что в летний период многократно возрастает расход теплой воды на банные нужды и стирки.
Летние кухни на приусадебных и садовых участках чаще всего представляют собой сарай площадью 1215 м2 с плитой, топящейся дровами.
Топочные газы, образующиеся при сгорании дров, нагретые до высоких температур, выбрасываются в атмосферу, в то время как они могут быть использованы для нагрева воды, необходимой для хозяйственных нужд.
Предлагаемый проект летней кухни предусматривает подогрев, воды и дальнейшее использование ее для хозяйственных нужд за счет использования невостребованного тепла топочных газов. Все помещения летней кухни: кухня-столовая, ванная комната, умывальник, канализационный туалет и погреб объединены в единый блок, что ведет не только к уменьшению площадей, занимаемых обычно такими строениями на участке, но и к созданию дополнительных удобств. Осуществление проекта возможно при условии подачи в летнюю кухню холодной воды под давлением и канализации стоков.
Подача холодной воды от водопровода или иного водоисточника. Очень хорошо, если высокое качество воды обеспечит артезианская скважина (подробнее об этом в журнале «Сделай сам» 3 за 1994 г.).
Канализация стоков от летней кухни должна производиться в местную канализационную сеть, расположенную в пределах усадьбы (подробнее об этом в журнале «Сделай сам» 3 за 1996 г.).
На рис. 1 представлен общий вид летней кухни, куда входят: кухня-столовая, ванная комната, туалет и погреб, план которых представлен на рис. 3.

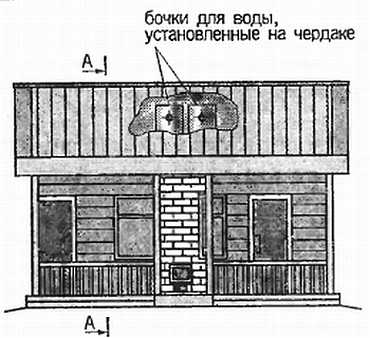

Рис. 1. Общий вид летней кухни
В кухне-столовой сложена плита 1 для варки пищи. В топливнике плиты смонтирован котел, выполненный из радиаторных секций, в котором во время топки согревается вода. Топочные газы удаляются через дымовую трубу. Топка плиты и поддувало расположены со стороны террасы, чтобы не загрязнять кухню-столовую. В помещении установлены мойка 2 с подводом к ней горячей и холодной воды и обеленный стол 3.
Ванная комната может быть использована для банных нужд, а также для стирки и глажения белья. Для обогрева ванной, если в этом возникнет необходимость, имеется батарея отопления 6, которая может отключаться. К ванне 7 подведена холодная и горячая вода. В помещении ванной комнаты установлены стол для глажения белья 8, скамейка с вешалкой 9, шкаф для одежды 10, трап 14. Выделено место для стиральной машины 11.
