По направлениям скатывания воды с кровли подразделяют крыши с организованным и неорганизованным водоотводом. При неорганизованном водоотводе потоки дождевой и талой воды просто скатываются с кровли (рис. 8).
Рис. 8. Водоотвод с крыш:
а неорганизованный водоотвод; б организованный водоотвод по накрышеным желобам; в организованный водоотвод по подвесным желобам; 1 ветровая доска; 2 накрышный желоб; 3 подвесной желоб
Этот вариант кровли самый простой и дешевый, так как не требует водосточных труб. Организованный водоотвод подразумевает наличие на кровле накрышных или настенных водоприемных желобов и устройство на стенах водосточных труб. С эксплуатационной точки зрения организованный водоотвод предпочтительней, так как позволяет отвести воду от фундаментной зоны.
Для надежного отвода дождевой и талой воды места примыканий кровель к дымовым трубам и вентиляционным шахтам обустраивают металлическими разделками в независимости от вида кровельных материалов. Ендовы и разжелобки также покрывают кровельным железом
(рис. 9).
Рис. 9. Устройство трубы и вентиляционной шахты в кровле:
1 вентиляционная шахта; 2 деревянная антисептированная пробка; 3 фартук из оцинкованной стали; 4 кровля; 5 обрешетка; 6 стропило
При устройстве примыкания кровель к плоским поверхностям, например, примыкание кровли к кирпичному фронтону, в последних выполняют горизонтальную или наклонную штрабу (рис. 10).
Рис. 10. Примыкание кровли к вертикальной поверхности:
1 цементный раствор; 2 деревянный антисептированный брусок; 3 фартук из оцинкованной стали; 4 антисептированная деревянная пробка; 5 обрешетка; 6 стропило; 7 кирпичная стена; 8 гвозди или шурупы с резиновой шайбой; 9 кровельный материал (шифер)
В нее заводят металлический фартук. После его установки фартук надежно расклинивают в штрабе деревянными или металлическими коротышами. Всю штрабу закидывают и затирают цементным раствором. Часто допускают ошибку, оставляя фартук в штрабе нерасклиненным и незаштукатуренным. Такая конструкция часто нарисована во многих книгах. Почему же нельзя так делать? Эта конструкция действительно на протяжении нескольких лет держит талую и дождевую воду, но однажды она протечет. Дело в том, что при высоком снеговом покрове или при метелях штрабу забьет снегом, при весенних дневных оттепелях и ночных заморозках капельки воды от растаявшего снега просочатся между бруском и металлическим фартуком. Превратившись в лед, вода увеличится в объеме и чуть-чуть отодвинет фартук. Этот многократно повторяющийся процесс в итоге ослабит гвоздевое крепление, а остальное сделает ветер Узел протечет. Наличие в штрабе раствора не допустит попадание в конструкцию снега. Расклинивание фартука в штрабе придаст ему статическую стабильность от ветровой нагрузки, потому что иначе раскачивающийся от сильного ветра фартук раскачает раствор, находящийся в штрабе, и он со временем выкрошится.
Влажность и температура
Чердачные помещения крыш можно разделить на два вида жилые и нежилые. Жилые чердачные помещения называются мансардами. Их делят еще на две группы; помещения, которые используются в летнее время, и такие, которые используются круглый год. В холодных помещениях утепляют только перекрытие, разделяющее дом и чердак. В мансардах утепляют скаты крыши, боковые стены и часть перекрытия (рис. 11,а, б, в, г).

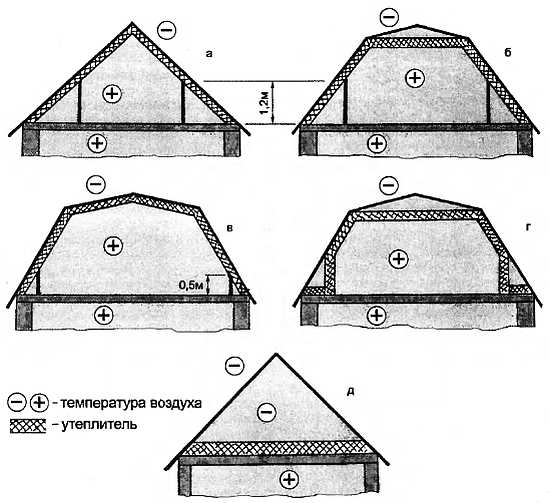

Рис. 11. Утепление чердачных помещений:
а, б, в, г варианты утепления жилых мансард; д утепление перекрытия
Влияние влажности и температуры рассмотрим на примере утепления мансарды. Утепление чердачного перекрытия холодных помещений устраивают аналогично (рис. 11,д).
Влажность и температура воздуха в чердачном помещении напрямую связаны с воздухообменным процессом в системе «теплый чердак наружный воздух». Рассмотрим эти процессы (рис. 12).
Рис. 12. Инфильтрация и эксфильтрация воздуха через чердачное помещение
Воздух внутри помещения нагревается от отопительных приборов. Как известно, при нагревании все физические тела увеличиваются в объеме. Воздух, увеличиваясь в объеме, просачивается сквозь конструкции крыши в атмосферу. Этот процесс называется инфильтрацией воздуха. В свою очередь, холодный, а значит более плотный и более тяжелый воздух просачивается через те же конструкции внутрь помещения. Это называется эксфильтрацией. Просачивание воздуха происходит не только в щели конструкции, но и сквозь сам материал стен и кровель. Читателю будет не безынтересно узнать, что практически все строительные материалы имеют сквозные поры капилляры. Процессы экс- и инфильтрации происходят тем активнее, чем больше разность наружных и внутренних температур. То есть чем сильнее на улице мороз, тем лучше работает этот насос. Становится совершенно очевидным, что если не остановить эти процессы, воздух в помещении не нагреть; как известно, улицу не обогреешь. В качестве буфера, приостанавливающего экс- и инфильтрацию воздуха, используют утеплитель. Утеплитель отличается от других стройматериалов тем, что имеет большое количество замкнутых пор. Чем больше в утеплителе замкнутых пор,
тем он эффективней. Для утепления чердаков рекомендуются утеплители с коэффициентом не более 0,04 Вт/м град С. Чуть ниже вы убедитесь в этом на примере теплорасчета. Установка утеплителя расчетной толщины в конструкции чердака позволяет сохранить теплый воздух в мансарде. Как известно, воздух не бывает абсолютно сухим. Нормальная относительная влажность внутреннего воздуха 4465 %. Всевозможные мокрые процессы влажная уборка, приготовление пищи, стирка, и другие также способствуют насыщению воздуха водяными парами. Влага образуется в результате химической реакции при сгорании природного газа. Да и сам человек является источником влаговыделения.
