ЛВС на коаксиальном кабеле соединяли по схеме «шина», или «кольцо», и было это очень неудобно. Коаксиальный кабель довольно ломкий, и в случае его обрыва от сети, бывало, «отваливалась» целая группа машин за точкой обрыва.
Сейчас для соединения компьютеров в ЛВС используют кабель, называемый витая пара (рис. 1.1).

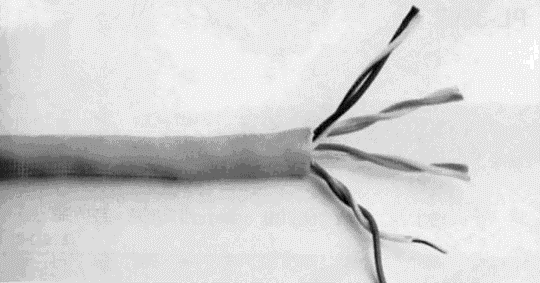

Рис. 1.1. Кабель витой пары
Кабель представляет собой четыре пары многожильных, попарно скрученных разноцветных проводов в общей изоляции, а к компьютеру подключается с помощью небольшого разъема типа RJ-45, похожего на телефонный (в импортных телефонах). Кабели типа витая пара бывают неэкранированными и экранированными и делятся по категориям. Чем выше категория кабеля, тем выше его качество и тем выше пропускная способность. Например, для сетей с пропускной способностью 100 Мбит/с годится недорогой экранированный
кабель категории 5. Именно на его основе сейчас создают ЛВС в пределах одного подъезда жилого дома или даже целого дома. А вот для ЛВС с пропускной способностью 1 Гбит/с (1000 Мбит/с) такой кабель уже не годится, нужны более редкие и куда более дорогие кабели категории 6.
ЛВС на витой паре создают по схеме «звезда», при которой отказ одного луча (и одного компьютера) не влияет на работоспособность остальных машин в сети.
В ЛВС каждый компьютер имеет свой уникальный адрес, который присваивается ему при настройке сети, без этого передача информации от компьютера к компьютеру была бы невозможна.
Понятно, что создать локальную сеть, охватывающие компьютеры всего города и тем более нескольких городов, невозможно. Для решения этой задачи используют глобальные компьютерные сети.
Глобальные компьютерные сети , и в частности Интернет, технически устроены очень сложно, поэтому мы с вами познакомимся только с теми принципами их работы, понимание которых необходимо для грамотной работы в Сети.
С самого начала, когда американские инженеры только начинали проектировать прототип сети Интернет, они поняли, что создавать для нее отдельную среду передачи данных нельзя это неэкономично. Говоря простым языком, если бы тогда решили, что для Интернета нужно по всему земному шару тянуть отдельные кабели, его бы никогда не было разорились бы даже богатые США. Но как-то передавать сигналы от компьютера к компьютеру все-таки надо, и тогда было найдено единственно правильное на тот момент решение телефон! Телефонные линии есть практически везде, телефонные сети и управляющие ими автоматические телефонные станции охватывают все страны и континенты, значит, надо только научиться использовать телефонные линии для передачи компьютерных сигналов.
Первая проблема, которую пришлось решать, была связана с разной природой сигналов в компьютерах и в телефонных сетях. Дело в том, что при создании самых разных электронных приборов и устройств инженеры всегда сталкиваются с одной и той же задачей какой сигнал использовать аналоговый или цифровой?
Рассмотрим простой пример. Что такое звук? Акустика нам объясняет, что звук это волны, возникающие в воздухе под действием колеблющихся предметов. А какие это предметы? Ну, например, ваши голосовые связки, уважаемый читатель. На выдохе они модулируют воздушный поток, проходящий через гортань, и создают звуковую волну. Звуковая волна с помощью микрофона преобразуется в электрический сигнал, который может остаться аналоговым или быть преобразованным в цифровую форму. Если не вдаваться в теорию, то можно сказать, что аналоговое устройство это такое устройство, в котором сигнал на выходе меняется непрерывно при постепенном изменении сигнала на входе.
Цифровые устройства работают только с импульсными сигналами, причем каждый импульс это так называемая логическая единица, 1, а отсутствие импульса воспринимается как логический ноль, 0.
Исторически сложилось так, что до недавнего времени почти все радиоэлектронные устройства были аналоговыми, телефонные аппараты и телефонные сети тоже. А вот компьютеры устройства цифровые, с аналоговыми сигналами они работать совершенно не умеют. Как же быть? Как передать цифровой сигнал по аналоговой телефонной линии, совершенно для этой цели не предназначенной? Неужели придется расстаться с такой замечательной идеей?
Выход, конечно, нашли, правда, этот выход с инженерной точки зрения неизящный и имеющий кучу недостатков, но на тот момент он был, пожалуй, единственным.
Смысл найденного решения состоял в том, что цифровой сигнал с помощью специальных цифроаналоговых преобразователей (ЦАП) перегоняли в аналоговый, этот аналоговый сигнал, привычный для телефонных сетей, пересылали компьютеру-приемнику, где с помощью аналого-цифрового преобразователя (АЦП) опять превращали этот многострадальный сигнал в «цифру». Устройства аналого-цифрового и цифроаналогового преобразования называются модемами («модулятор-демодулятор»), о них более подробно мы поговорим в главе 2, пока же для нас важно то обстоятельство, что модемное подключение к Интернету имеет принципиальное ограничение. Суть его состоит в том, что пропускная способность такого канала ограничена скоростью 56 Кбит/с, но на практике она еще ниже и редко превышает 33,6 Кбит/с. Вспомните, как выглядит обычный телефонный провод-«лапша», и вы поймете, что для широкополосных сигналов он не годится, а если вы заглянете в телефонный кросс-шкаф на первом этаже своего дома и увидите жуткий пук торчащих из него проводов, то потом еще долго будете удивляться: а как это вообще работает?!
