После прекращения выпуска Т-50 пушка понадобилась для установки в танк Т-70 (собственно, в данном случае танк создавался именно под пушку). Правда. вместо обещанной конструкторами двухместной башни на танк была установлена одноместная, и конструкция 20К была немного изменена. В частности, для нее применили новый гильзоулавливатель и спусковой механизм. В 1942 г. в конструкцию орудия были внесены некоторые изменения по типу ЗИС-19БМ, и новая пушка получила индекс 20Км. К концу года мощность выстрела «сорокапятки» уже не устраивала военных, но орудие 20 Км все-таки находилось в массовом производстве почти до конца 1943г.
Кроме отечественных танков пушка 20 К в опытном порядке устанавливалась в декабре 1941 г. на танк «Валентайн». Такую установку осуществило КБ завода 92. где она получила индекс ЗИС-95. Но серийное производство этого орудия развернуто не было.
45-мм танковая пушка 20Км обр. 1932/38/42 гг. в башне танка Т-70.

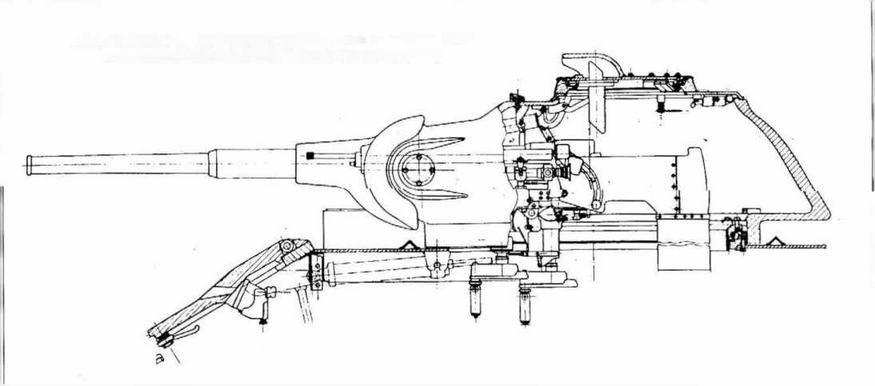

Схема установки 45-мм танковой пушки 20Км в башне танка Т-70 (приведен вариант установки в литую башню Дедкова)
Танк Т-70, вооруженный 45-мм танковой пушкой большой мощности ВТ-42 в одноместной башне.
4. 45-мм танковые пушки большой мощности ОКБ 172
По заданию НКВ разработка 45-мм танковой пушки большой мощности была поручена ОКБ 172 (политзаключенные) в сентябре 1942 г. Работая совместно с КБ завода 235, они взяли за основу ствол и противооткатные механизмы 45-мм противотанковой пушки М-42 и разработали ее танковый вариант. Новое орудие получило индекс ВТ-42. От своего нолевого собрата и орудия 20К ВТ-42 отличалось очень плотной компоновкой и наличием горизонтально-клинового затвора (все предыдущие «сорокапятки» имели вертикально-клиповой затвор). В 1943 г. после проведения необходимой программы испытаний орудие рекомендовали для принятия на вооружение, но звезда Т-70 уже закатилась. Всего было изготовлено от 2 до 7 шт. орудий ВТ-42, два из которых установлены в танки с одноместной башней.
По распоряжению НКВ и НКТП в начале 1943 г. ОКБ 172 переработало конструкцию ВТ-42 для установки в танк Т-80. Так как максимальный угол возвышения орудия в Т-80 достигал 60° и более, для орудия заново спроектировали подъемный механизм и накатник. Новая пушка получила индекс ВТ-43 и была принята на вооружение. Но ввиду прекращения выпуска тапка Т-80. ВТ-43 серийно не производилась. Всего изготовлено два опытных образца ВТ-43, отличавшихся в деталях.
Весной-летом 1943 ОКБ 172 проектировало автоматическую танково-зенитную 45-мм пушку с баллистикой М-42. Предполагалось устанавливать одиночное орудие в башню Т-34, а спарку в башню КВ-1C. но проект не приняли.
Танк Т-80, вооруженный 45-мм танковой пушкой большой мощности ВТ-43 в положении максимального угла возвышения.
ТТХ танковых орудий малых калибров
Характеристика
ТНШ
?
ЗИС-19
20 Км
ВТ-42/43
Калибр, мм
20
23
37
45
45
Длина ствола, клб.
82,4
7
66,7
46
68,6
Нач. скорость ББ снаряда, м/с
817*
830
915
757
950
Масса ББ снаряда, кг
0,096
0,13
0,45
1,425
1,425
Углы вертикального наведения, град
-5+27
-5+27
-5+30
-6+22
-4+25/+78
Табличная дальность стрельбы, м
2 500
2 800
3 500
ок 4200
7
Предельная дальность стрельбы, м
6800
9 000
ок 10 000
7
7
Вес качающейся части, кг
68
7
7
313
322
Вес откатных частей, кг
7
7
73
113
149
Норм, длина отката, мм
7
7
7
240-270
288
Макс, длина отката, мм
?
7
7
278
285
Заряжание
автомат
автомат
п/автомат
п/автомат
п/автомат
Практич. скорострельность, выстр/мин
200
более 300
8-15
7-12
9-10
Таблица бронепробиваемости танковых орудий малых калибров
50 м
100 м
300 м
500 м
1000 м
20 мм Vo=817 м/с*
25-/?
18-/?
23 мм Vo=830 м/с
до 35
до 28
до 22
ДО 15
37 мм Vo=915 м/с
?
-44/-58
-38/-50
-33/-41
45 мм Vo=757 м/с**
7
-43/-51
-36/-43
-31/-38
-28/-35
45 мм Vo=950 м/с***
?
-60/-75
-55/-66
-51/-59
-45/-54
* - Бронебойным снарядом с сердечником из карбида вольфрама.
** - Бронепробиваемость снарядом БР-240СП обр. 1942 г. с локализаторами.
*** - Табличное значение для ПТП обр. 1942 г. Тип снаряда и выстрела не указан.
Необходимые пояснения
Бронепробиваемость орудий в издании преимущественно (кроме оговоренных отдельно) приводится поданным НИИ-48 1942-1946 гг., которые иногда отличаются от официально принятых.
Табличная величина бронепробиваемости орудий была чисто расчетная (по методике, утвержденной АРТКОМом в 1939 г.) и определялась из двух основных показателей:
ПСП (предел сквозного пробития), соответствующего условиям стрельбы, когда снаряд целиком проникал за броню;
ПТП (предел тыльной прочности), когда ни один из осколков снаряда не проникал за броневую преграду, но начиналось повреждение тыльной поверхности броневого листа.
Официально броня считалась пробитой, если не менее 75-80% снарядных осколков оказывались, за броней. Именно этот достаточно условный показатель и приводился в большинстве официальных таблиц. В немецкой армии условии пробития брони были более щадящими и потому для тех же орудий они приводят большие цифры.
Опытные и трофейные орудия в СССР только выборочно проверялись отстрелом на артиллерийском стенде длиной от 5 до 30 метров. Скорость встречи снаряда с преградой обеспечивалась соответствующей навеской порохового заряда и не проверялась практически.
