6 винтов и 6 гаек с резьбой М3 или М4. (Разумеется, что резьба на винтах и гайках должна быть одинаковая.)
Итак, вырежьте листы фанеры соответствующих размеров, обращая внимание на углы они должны быть равны 90°. Пройдитесь напильником и шкуркой по краям листов, чтобы снять заусенцы и задиры.
Наложите меньшую фанерку на большую так, чтобы совпали их дальние левые углы, и как следует прижав листы фанеры друг
к другу, просверлите два сквозных отверстия диаметром 3 или 4 мм (в зависимости от того, какие винты вы приготовили), оси которых лежат на диагонали меньшего фанерного листа, выходящей из дальнего левого угла, и отстоят от углов на 2025 мм (рис. 3).

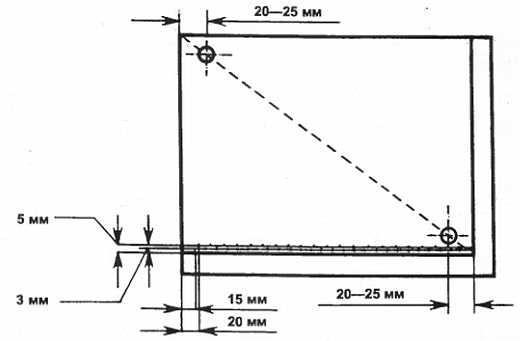

Рис. 3. Разметка брошюровочного станка
Скрепите листы фанеры винтами и на меньшем листе проведите две линии: первая должна отступать от края листа на 3 мм, а вторая на 5 мм. На каждой линии по всей длине нанесите метки будущих отверстий. Первые метки должны отстоять от края фанерного листа на 20 мм, а расстояние между последующими на первой линии 15 мм, а на второй 20 мм.
Просверлите два ряда отверстий диаметром 2,5 мм (это толщина иглы обыкновенного канцелярского шила).
В заранее подготовленных уголках просверлите по 3 отверстия диаметром, равным диаметру винтов (3 или 4 мм). Два отверстия по концам уголков, отступив по 15 мм от края уголка, а третье посредине уголка.
Наложите уголок на больший лист фанеры и плотно прижмите его к верхнему фанерному листу. Используя уголок как кондуктор, просверлите в фанере отверстия и приверните уголок двумя винтами по краям. Точно так же поступите и со вторым уголком.
Отверните винты, соединяющие фанерные листы, и укрепите ими посредине оба уголка.
Брошюровочный станок готов.
Станок для обрезания книжных блоков
Для того, чтобы сделать этот станок, вам понадобятся:
два листа фанеры размером 340х275 мм и толщиной 8 мм;
два алюминиевых уголка 15х15 и длиной 275 мм;
4 винта М6 и длиной 70 мм и 4 гайки к ним;
5 винтов М3 или М4 с потайными головками и 5 гаек к ним.
Станок для обрезания состоит из двух листов фанеры, которые соединены между собой четырьмя стойками из винтов М6. На верхнем листе укреплены винтами М3 и М4 два алюминиевых уголка.
Верхний лист (крышка) показан на рис. 4.

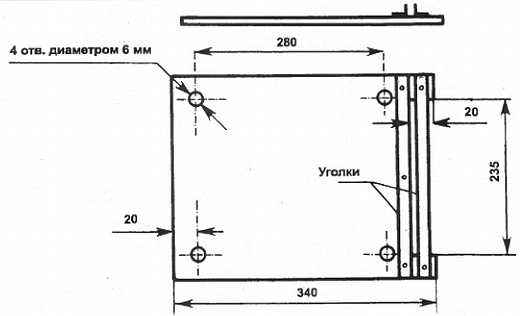

Рис. 4. Верхний лист (крышка) станка для обрезания книжных блоков
Сделайте в листе фанеры вырез и разметьте положение отверстий диаметром 6 мм. Затем наложите лист с вырезом на второй лист и просверлите четыре отверстия диаметром 6 мм.
Уголки прикрепите винтами к крышке таким образом, чтобы между ними свободно проходило лезвие ножа.
Станок в сборе показан на рис. 5.

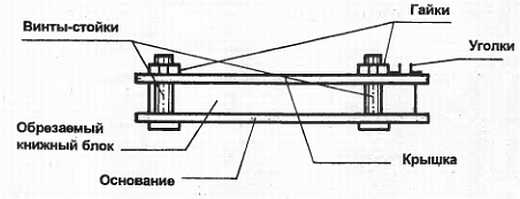

Рис. 5. Станок для обрезания книжных блоков в сборе
Сначала хочу кое-что пояснить. Дело в том, что очень часто, собрав книжный блок, а затем аккуратно обрезав его с трех сторон, с удивлением обнаруживаешь, что на некоторых листах лезвие ножа прошло почти по самым строчкам, а иногда и срезало верхнюю или нижнюю строчку, на других же листах поля остаются целые. Это получается из-за того, что поля на разных листах отличались друг от друга или поле текста имело границы, не параллельные срезу. Обычно часто этим грешат журналы да и многие книги (особенно клееные). Тот же эффект может получиться, если сшиваемые вами листы обтрепались, и вы, стараясь получить ровный обрез книги, обрезали блок по меньшему листу.
Как же избежать этого? Есть простой и надежный способ, но он требует от вас большого терпения (кстати, этот прием можно использовать, если вы решили сделать клееный книжный блок).
Дело в том, что на печатной странице есть то, что всегда (за исключением тех случаев, когда это требует оформление страницы) остается постоянным независимо от ширины и формы полей, это наборное поле: строчки всегда параллельны, длина полных строчек всегда одинакова и расстояние между самой верхней и самой нижней строчкой в сплошном тексте книги постоянно. Вот это вы можете и использовать.
Итак, вы имеете книгу, разобранную на отдельные листы, или, наоборот отдельные листы, которые вы хотите сшить в целую книгу. Переберите эти листы и заметьте те, у которых поля отличаются от остальных в меньшую сторону. Возьмите этот лист и нанесите риски на полях так, чтобы линия, соединяющая их, была параллельна границе наборного поля. Запомните, что вы взяли ориентир и какое расстояние между этим ориентиром и вашими рисками. Если на каком-то листе вы не обнаружите привычного вам ориентира, не впадайте в панику, а просто сравните предыдущий, уже размеченный лист и этот, который поставил вас в тупик. Всегда можно найти что-то общее, что вы возьмете за точку отсчета. На рис. 6 показано, как размечать лист с неровными полями.

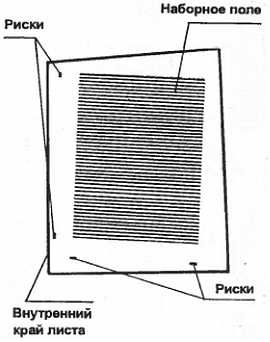

Рис. 6. Разметка листа
Конечно, вы скажете, что это достаточно нудное занятие. Но «игра стоит
свеч» вы никогда не попадете в ту неприятную ситуацию, о которой я упоминал выше, а если вы разметите листы не с двух, а с четырех сторон, то впоследствии вы можете обойтись без обрезки готового блока. Да и «набив руку», вы достаточно быстро справитесь с этой задачей.
