По поводу фиксации задней бабки на направляющих станка. Об этом тоже говорилось выше. Небольшое дополнение для варианта со стержневыми направляющими: в самодельном приводе стержни лучше закрепить на гайках в станине привода, фиксацию же стержней делать в основании задней бабки (рис. 28).

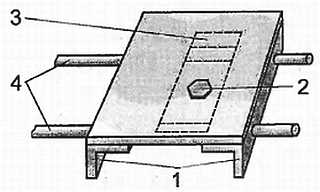

Рис. 28. Основание задней бабки (без щита):
1 уголки; 2 зажимной винт; 3 зажимная пластина; 4 направляющие
При шаговом перемещении бабки возможно взаимное движение привода и задней бабки, главное тщательно разметить отверстия в направляющих и уголках агрегатов. Для направляющих из уголка фиксация аналогична варианту со стержнями.
Относительно каркаса задней бабки: щит на пластину (рис. 28) устанавливаем на уголке и винтах, для большей жесткости дополняем металлической косынкой (рис. 26, б), но без двигателя.
В изложении совершенно не касался электромонтажа и безопасности работ на станочке. Выключатель электропривода должен быть расположен в доступной для руки зоне и не должен перекрываться навесными приспособлениями. Если в конструкции будут вращающиеся детали с выступающими элементами, примите меры, исключающие попадание в зону их вращения рук и других предметов (установка защитного кожуха).
В заключение о доработке металлорежущих фрез. Развода у них, естественно, нет. Заточка зубов прямая (рис. 29,а). Для обработки древесины такая заточка не подходит. Поэтому для работы по дереву зубы фрезы перетачиваем в разноточку под углом 60° (рис. 29,б).

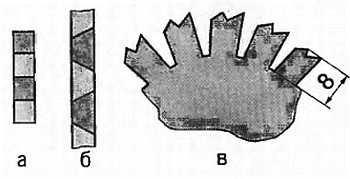

Рис. 29. Элемент зубов фрезы с прямой заточкой (а); элемент зубов фрезы в «разноточку» (б); пропилы для опилок в фрезе (в)
Такой заточки будет достаточно для неглубоких пропилов
в дереве. Для использования фрезы на полную глубину в ней нужно сделать через два зуба пропилы для отвода опилок (рис. 29,в). К сожалению, обработать такую фрезу обычным напильником невозможно. Делают заточку при помощи тонкого (2 мм) шлифовального диска, а прорези отрезным кругом на небольших оборотах. Для пилы «чистого» «бархатного» пиления применяют фрезу с самыми мелкими зубьями, которые немного затачивают в «разноточку».
Об изготовлении шлифовальных дисков сложных форм могу сказать следующее. Из плотной древесины вытачивают заготовку, рабочую поверхность которой покрывают эпоксидным клеем и посыпают абразивным порошком. Абразивный порошок добываем попутно при работе на шлифовальных кругах. Из-под круга собирают порошок, промывают водой, магнитом из него удаляют железные опилки. Сухой порошок можно приклеивать на заготовку.
Резцы для токарных работ по древесине изготавливают из полотен механических пил по металлу или старых напильников. Разрезать их на полоски поможет станочек и отрезной диск. Заточку и форму резцам придают на шлифовальном круге, но это уже совершенно другая тема.
Предложенный вариант станочка в большей мере сориентирован на работу с переделанными металлорежущими фрезами, хотя при наличии близкого к ним инструмента принципы работы станка не меняются.
СЕКРЕТЫ МАРЬИ-ИСКУСНИЦЫ
Жизнь в абажуре с абажуром
Современному домашнему интерьеру присущи яркость и декоративность, но ведь цветные подушки на диване, салфетка и ваза на столике, различные светильники и т. д. должны составлять единое целое. Конечно, это не значит, что все предметы должны быть одного цвета или рисунка, но они должны сочетаться и гармонировать между собой. Так, керамическая ваза хорошо сочетается с матовой или полированной поверхностью деревянной мебели, с салфеткой, украшенной вышивкой. На гладко выкрашенной стене хорошо смотрится картина, выполненная в технике батика, или панно из макраме, сочетающиеся с цветной обивкой мягкой мебели, шторами.
Но за модными аксессуарами не обязательно бежать в дорогой магазин, их можно создать своими руками. Тогда вы будете уверены, так сказать, в «эксклюзивности» вашей вещи да и свободное время займете с пользой. Известно, что из старых вещей можно создать новые. Старую настольную лампу обновим, заменив ее абажур на новый. Предлагаем несколько вариантов абажуров для любительниц рукоделия на любой вкус.
Изящный абажур для настольной лампы и небольшое панно на стену можно выполнить в технике батик (рис. 1).
Рис. 1
Батик в переводе с малайского техника росписи, а также украшенная ею многоцветная ткань. Роспись эта издавна известна у народов Индонезии, Африки, Индии. Художественная роспись тканей объединяет несколько способов нанесения рисунка на ткань при помощи специально изготовленных красок из анилиновых красителей. Ручная роспись ткани холодный батик выполняется на несложном оборудовании пяльцах, на которые натягивается ткань. Ткань для росписи должна быть однотонной и из натуральных волокон. Для абажура можно использовать шелк, но учиться росписи лучше на простой белой хлопковой ткани, так как на ней лучше виден перенесенный рисунок. Еще нам понадобятся резиновый клей, несколько цветов анилинового красителя (синий, желтый, красный), мягкие кисточки и стеклянные трубочки (рейсфедер для чертежника), немного канифоли, парафин и бензин.
Предлагаемый рисунок для абажура можно использовать в данном размере, а можно еще увеличить, затем перевести на ткань в зеркальном изображении из двух и более повторяющихся фрагментов, т. е. из рапорта (рис. 2).
