будут оказывать влияние на распределение центра масс, что при вращении может вызвать биения. Размеры барабана: диаметр 65 мм, длина 100110 мм. Порядок подготовки барабана следующий. Готовим брусок из дерева 100х70х70 мм (размеры даны минимальные), придаем ему форму параллелепипеда. Это нужно для проведения точной разметки центров барабана. Делаем разметку центров заготовки и готовим крепежные детали. На одной стороне заготовки барабана монтируем подшипник. Варианты установки различные. Мной применен следующий. Вертикальный разрез узла показан на рис. 14.

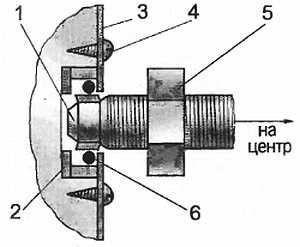

Рис. 14. Вращающийся центр барабана:
1 вал центра; 2 упорная шайба; 3 крышка подшипника; 4 шурупы; 5 гайка; 6 подшипник
Под подшипник 7х19х6 мм плоским сверлом для дерева (перовое сверло) на малых оборотах дрели просверлено отверстие диаметром 20 мм и глубиной 78 мм. На дно отверстия установлена упорная шайба (рис. 14, поз. 2) под размер обоймы подшипника, а затем в гнездо помещен подшипник (рис. 14, поз. 6). Сверху подшипник закрыт круглой пластиной диаметром 35 мм с центральным отверстием 10 мм. Для плотной посадки подшипника в гнезде размещают полоску из фольги (диаметр подшипника 19 мм, а диаметр гнезда в барабане 2021 мм).
На задней бабке станка УК центр установлен при помощи резьбы М8, поэтому для опоры подшипника сделаем новый центр с такой же резьбой. Для этого воспользуемся шпилькой с резьбой М8 длиной 50 мм. Для формирования на ней валика под подшипник (рис. 14, поз. 1) шпильку нужно будет зажимать в патрон дрели. Чтобы не нарушить резьбу, на зажимаемый участок резьбы необходимо намотать медную проволоку. Диаметр проволоки должен быть равен шагу резьбы или быть чуть меньше. На зажатой в патрон дрели шпильке напильником, используя его в качестве резца, сформируем вал под диаметр 7 мм (размер для конкретного подшипника). Длина вала 6 мм определяется размером подшипника (рис. 14). Вал должен входить в подшипник с небольшим усилием. Другой конец шпильки будем устанавливать в центральное отверстие задней бабки на место «штатного» центра.
Ведущий стыковочный узел выполняем следующим образом (рис. 11, поз. 2). Находим круглую пластину диаметром 35 мм и минимальной толщиной 5 мм или же из подходящей полоски металла готовим шестигранник (такая форма удобнее в обработке и для разметки). Разметка пластинки показана на рис. 12,а. Сверлом 45 мм проходим отверстие в центре пластины. Три отверстия (рис. 12, поз. 1) готовим под нарезку резьбы М4 (сверло диаметром 3,2 мм), а три отверстия (рис. 12, поз. 2) под шурупы с потайной головкой. Затем шурупом через центральное отверстие пластины закрепляем по центру заготовки барабана получившуюся пластину с отверстиями.

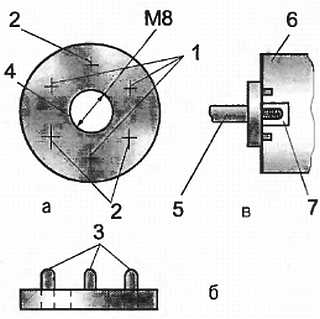

Рис. 12. Стыковочная шайба ведущего узла:
1 центры отверстий под штифты; 2 центры отверстий под шурупы; 3 установленные в шайбу штифты; 4 центральное отверстие М8; 5 шпиндель; 6 барабан; 7 посадочное отверстие
Используя ее в качестве кондуктора, сверлим отверстия в барабане. Под шурупы диаметр сверла должен быть не более 1/3 диаметра шурупа, а для отверстий под штифты сверло 3,5 мм с глубиной прохода 8 мм. После разметки отверстий в барабане снимаем пластину и рассверливаем в ней центральное отверстие до диаметра 6,26,4 мм. Затем нарезаем в нем резьбу М8. В барабане по следу установочного шурупа делаем центральное отверстие диаметром 9 мм и глубиной 35 мм (рис. 12,в). Возвращаемся к пластине и в трех ее отверстиях нарезаем резьбу М4. Устанавливаем в них винты М4, после чего удаляем головки винтов, оставляя над пластиной штифты по 6 мм (рис. 12,б). Теперь пластину можно установить на заготовку барабана. Для этого штифты смазываем эпоксидным клеем и легким постукиванием молотка запрессовываем их в приготовленные отверстия. После этого можно завернуть шурупы Обрабатываем их клеем и заворачиваем по месту. Такое подробное описание всех операций вызвано тем, что работы на заготовке ведутся параллельно волокнам древесины, а в этом случае сверло ведет себя непредсказуемо. Когда клей затвердеет, можно установить заготовку на станок для токарной обработки. Предварительно рубанком нужно снять ребра с параллелепипеда и лишнюю древесину. Для установки заготовки на станок ведущий стыковочный узел соединяем со шпинделем станка (резьбовое соединение), затем подводим к заготовке центр задней бабки.
При этом центр (вал) должен войти в подшипник до упора. Более точную установку можно провести регулировкой благодаря перемещению центра по установочной резьбе. Проверить рукой отсутствие биений заготовки и зафиксировать центр контргайкой. Далее обработку заготовки ведут по правилам токарных работ по дереву. Получившийся цилиндр диаметром 65 мм снимаем со станка и размечаем на нем отверстие под клин зажима наждачной бумаги (рис. 13,а). Запилы лучше делать ножовкой с обушком или пилой по металлу. Клин готовим по рис. 13,б из прочной древесины.

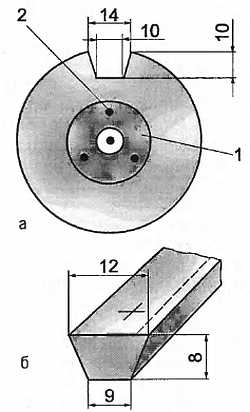

Рис. 13:
а вид барабана с торца; б зажимной клин; 1 крышка подшипника; 2 шурупы
Для укрепления клина в прорези барабана используем три винта М4 с потайной головкой. Отверстия под них сверлим по разметке клина, который нужно установить в прорезь барабана. А вот гайки под винты нужно делать самим. В стержне с резьбой М8 сверлим отверстие диаметром 3,2 мм и нарезаем резьбу М4. Таких гаек нужно 3 штуки, высота их 68 мм. Технология изготовления (рис. 16): на стержень установить три гайки М8 и зажать их между собой. Через них стержень зажать в тиски, что удобно, да и резьба сохраняется.
