рукава одежды, полы рубашки или халата. Поэтому первой заповедью должна быть аккуратно заправленная одежда. Качество точки сверл влияет не только на качество отверстий, но и на долговечность инструмента. Тупое сверло при трении о поверхность материала не режет его, а нагревается. Сверло «садится», то есть не только затупляется, но и теряет прочность и, в конце концов, не будет сверлить даже мягкое дерево. Не следует даже на не включенной дрели оставлять в патроне ключ. Правило «закрепил сверло вынь ключ» предохранит вас от ненужной травмы.
Сверла нужно использовать по назначению, а если лень переставить сверло и сверлить камень обычным (а не победитовым) сверлом, то нужно прекратить работу и отдохнуть.
Сплачиванием называется соединение брусков или досок по ширине кромками в щиты или пластами в блоки. Сплачивание можно производить различными способами (рис. 11): на гладкую фугу, в четверть, на рейку, в паз и гребень прямоугольный или треугольный и в ласточкин хвост.

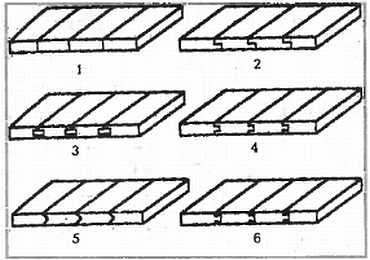

Рис. 11. Способы сплачивания:
7 на гладкую фугу; 2 в четверть; 3 на рейку; 4 в паз и гребень; 5 в паз и треугольный гребень; 6 в ласточкин хвост
Шов, образуемый при соединении досок, называется фугой. Доски, из которых склеивают щит на гладкую фугу (впритык), должны иметь гладкие и ровные кромки по всей длине. Сплачивать на гладкую фугу можно также круглыми вставными шипами. Диаметр шипа должен быть не более 1/2 толщины досок, длина шипа должна быть равна 8-10 диаметрам шипа.
Плотное соединение получается в том случае, если кромкам придать соответствующий профиль. При соединении в четверть в соединяемых досках по всей длине кромки выбирают часть дерева четверть. Глубина и ширина четверти обычно равна 1/2 толщины доски.
При сплачивании в паз и гребень по всей длине кромки доски выбирают с одной стороны паз, а с другой стороны гребень.
Сращиванием называется соединение отрезков по длине. Известны несколько видов сращивания отрезков (рис. 12): полдерева, косым прирубом, впритык, в накладной или натяжной замок, на зубчатый шип и т. д. Наиболее прочным является соединение на клиновидный или зубчатый шип.

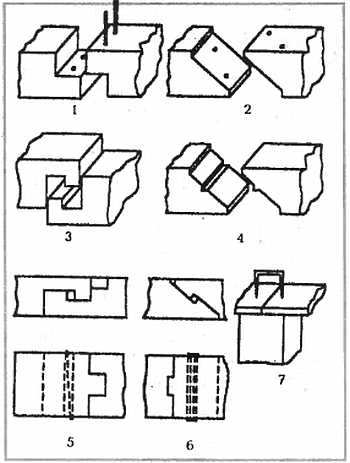

Рис. 12. Способы сращивания:
1 вполдерева; 2 косым прирубом; 3 прямой накладной замок; 4 косой накладной замок; 5 прямой натяжной замок; 6 косой натяжной замок; 7 впритык
Соединение элементов по высоте называется наращиванием. Известны следующие виды наращивания: впритык потайным шипом, торцовым гребнем, со вставным шипом (рис. 13).

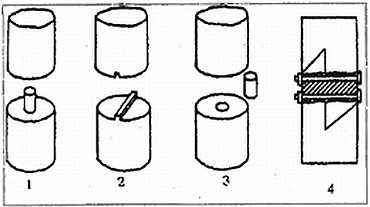

Рис. 13. Способы наращивания:
1 впритык с потайным шипом; 2 впритык с торцовым гребнем; 3 впритык со вставным шипом; 4 полдерева с креплением болтами
Соединения брусков бывают угловые концевые на шип открытый сквозной, с полупотемком, с потемком, на шканты (рис. 14).

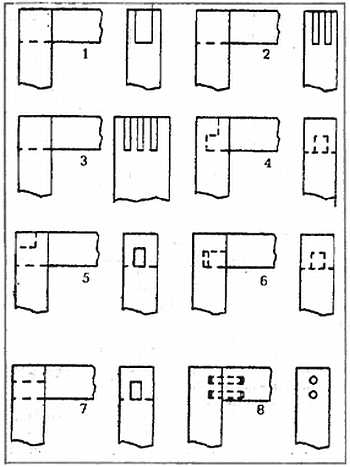

Рис. 14. Угловые концевые соединения:
1 на шип открытый сквозной одинарный; 2 на шип открытый сквозной двойной; 3 на шип открытый сквозной тройной; 4 на шип с полупотемком несквозной; 5 на шип с полупотемком сквозной; 6 на шип с полупотемком несквозной; 7 на шип с потемком сквозной; 8 на шип вставной (шкант)
Угловые шиповые соединения применяют при вязке брусков окон, дверей и при изготовлении мебели. На открытый сквозной шип вяжут бруски окон, на шип в потемок или полупотемок бруски дверей. Двойные или тройные шипы применяют в тех случаях, когда необходимо получить большую прочность соединения.
Помимо угловых концевых соединений применяют угловые серединные соединения, встречающиеся в филенчатых дверях и в некоторых соединениях мебели. Угловые серединные соединения выполняют на несквозной
и сквозной шип, в паз и гребень, в ласточкин хвост и на круглый вставной шип (рис. 15).
Рис. 15. Угловые серединные соединения:
1 на несквозной шип; 2 на сквозной шип; 3 в паз и гребень; 4 в ласточкин хвост

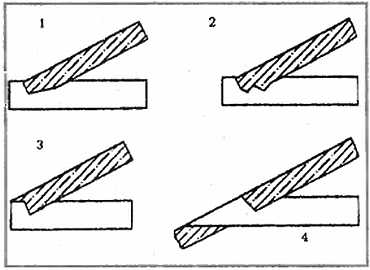

Рис. 16. Врубка:
1 одинарным зубом; 2 двойным зубом; 3 соединение стропил в конце затяжки; 4 соединение сковороднем вполдерева
Для того чтобы от нагрузки конец вырубленной детали не откололся, «врубку» выполняют на расстоянии не менее 250 мм от края. Кроме того, для увеличения прочности соединения, детали дополнительно фиксируют скобами, хомутами или болтами (рис. 17).
Увеличение площади соприкосновения элементов также повышает надежность соединения.

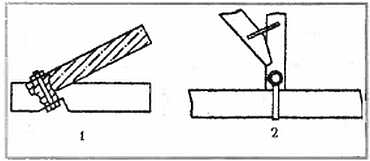

Рис. 17. Способы увеличения прочности врубки:
1 соединение болтами; 2 соединение подкосов, бабок и затяжек

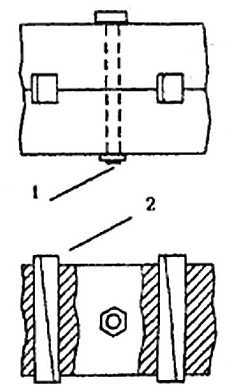

Рис. 18. Соединение на шпонках и болтах:
1 стяжные болты; 2 шпонки с расклинкой
Шпонки представляют собой вкладыш, препятствующий сдвигу между собой сопрягаемых элементов. Деревянные шпонки бывают призматические, металлические кольцевые, гладкие или зубчатые. Деревянные призматические шпонки изготавливают из твердых пород дерева, они бывают поперечные, продольные и косые.
Изготовление шпоночных соединений довольно сложно и трудоемко, поэтому их применение ограничено.
Нагельные соединения применяются достаточно часто. Нагель представляет собой деревянный или стальной стержень цилиндрической или пластинчатой формы (рис. 19).
