Определяем расчетное тепловое сопротивление стены с коэффициентом 2,5 ужесточающим теплотехнические требования:
Rpaс = КRтр = 2,51,52 = 3,8 м2°С /Вт.
Находим требуемую толщину утеплителя из пенополистирола:
δут = [Rтр (1/8,7 + δ1/λ1 + + δi/λi + Rпр + 1/23)]λут = (3,81/8,70,02/0,87 0,25/0,87 0,120/0,87 0,165 1/23)0,05 = 0,15 ~= 15 см
Толщина утеплителя из пенополистирола, устанавливаемого в конструкцию стены, изображенной на рис. 16, должна быть не менее 15 см. Остается выяснить толщину пенополистирольных плит, имеющихся в продаже, и высчитать полную толщину стены. Например, имеются плиты, толщина которых составляет 5 см, тогда общая толщина стены будет: 25 + 15 + 4 + 12,5 ~= 57 см.
Если толщина утеплителей равна 2 см, утеплитель выбирают в сторону увеличения, то есть 16 см. Общую толщину стены считаем с учетом этого размера утеплителя: 25 + 16 + 4+ 12,5 ~= 58 см.
В стенах, где наружная и внутренняя версты соединены между собой стальными анкерами, размер толщины стены может быть любым. В стенах, где версты соединяются между собой кирпичными диафрагмами, толщина стены должна учитывать размер кирпича и быть соответственно толщиной в один, полтора, два и т. д. кирпича.
Пример 2. Требуется определить толщину утеплителя из минераловатных плит Е1 при облицовке кирпичом деревянного брусчатого дома. Регион Московская область (рис. 17).

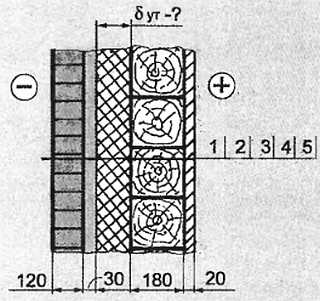

Рис. 17. Теплотехнический расчет наружных стен (пример 2):
1 кирпичная кладка; 2
воздушный продух; 3 плитный утеплитель; 4 стена из деревянного бруса; 5 сухая штукатурка
В оконных или дверных проемах измеряем толщину бруса, из которого сделаны наружные стены дома. Определяем материал и толщину внутренней отделки стен. Предположим, отделка была выполнена из листов сухой штукатурки толщиной в 2 см. Стены из бруса толщиной 18 см. Предполагаем облицевать дом керамическим облицовочным кирпичом (плотностью 1200 кг/м3) с оставлением воздушного продуха толщиной 3 см между утеплителем и облицовкой.
По карте зон влажности и таблице (приложение) определяем: условия эксплуатации стен относятся к группе Б. По таблице (приложение) определяем коэффициенты теплопроводности каждого слоя. Так как утеплитель Е1 является одним из новых материалов, его коэффициент не занесен в таблицу СНиПа, его нам обязана сообщить торгующая фирма. Коэффициент минераловатной плита Е1 равен 0,034-0,03, но эта величина характеризует материал в сухом состоянии. А условия эксплуатации в нашем примере относятся к группе Б, поэтому для расчета несколько увеличим коэффициент теплопроводности (произвольно, на всякий случай) до 0,04 Вт/ м °С.
Запишем послойно все показатели толщины и коэффициентов:
кирпичная кладка δ1 = 0,120 м, λ1 = 0,58 Вт/м°С;воздушная прослойка Rпр = 0,16 м2°С /Вт, при δ = 3 см;
утеплитель δут =? м, λут = 0,04 Вт/м °С;
деревянный брус δ4 = 0,18 м, λ4 = 0,18 Вт/м°С;
сухая штукатурка δ5 = 0,02 м, λ5 = 0,21 Вт/м°С.
Rpaс = КRтр = 2,5 (21 + 32)/34,8 = 3,8 м2°С /Вт.
Определим толщину утеплителя:
δут = [Rтр (1/8,7 + δ1/λ1 + + δi/λi + Rпр + 1/23)]λут = (3,81/8,70,120/0,58 0,18/0,18 0,02/0,21 0,16 1/23)0,04 = 0,09 ~=10 см
Требуемая толщина утеплителя из минераловатных плит Е1 9 см; округляем ее до 10 см.
Пример 3. Требуется определить, отвечает ли стена, выполненная «колодцевым» методам (рис. 18) современным теплотехническим требованиям.

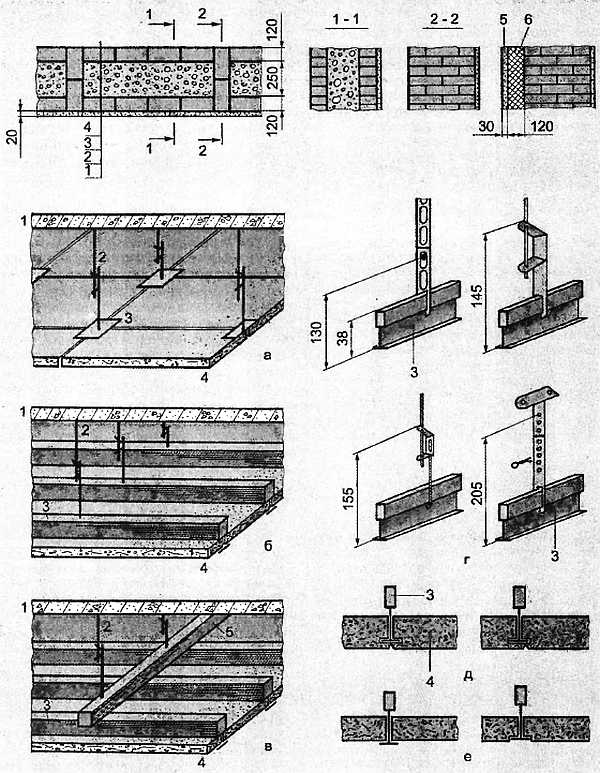

Рис. 18. Теплотехнический расчет наружных стен (пример 3):
1 известковая штукатурка; 2 кирпичная кладка; 3 керамзитобетон; 4 кирпичная кладка; 5 паропроницаемая штукатурка; 6 плитный утеплитель
Стена, выполненная «колодцевым» методом, имеет два вида сечения:
утепленное керамзитобетонным вкладышем и неутепленное. Расчет производим по обоим сечениям.
Для примера оставим тот же район строительства Московскую область. Тогда расчетное теплосопротивление стен останется прежним:
Rpaс = КRтр = 2,5 (21 + 32)/34,8 = 3,8 м2°С /Вт.
Условия эксплуатации стен тоже будут прежними и относятся к группе Б.
На основании рис. 18 и таблицы (приложение) запишем послойно все необходимые для расчета показатели.
Сечение 11:
известковая штукатурка δ1 = 0,02 м, λ1 = 0,81 Вт/м°С;Сечение 22:кирпичная кладка δ2 = 0,120 м, λ2 = 0,81 Вт/м°С;
керамзитобетон δ3 = 0,25 м, λ3 = 0,52 Вт/м°С;
кирпичная кладка δ4 = 0,120 м, λ4 = 0,81 Вт/м°С;
известковая штукатурка δ1 = 0,02 м, λ1 = 0,81 Вт/м°С;кирпичная кладка δ2 = 0,051 м, λ2 = 0,81 Вт/м°С;
R11 = 1/8,7 + δ1/λ1 + + δi/λi + 1/23) = 1/8,7 + 0,02/0,81 + 0,120/0,81 + 0,25/0,52 + 0,120/0.81 + 1/23 = 0,96 м2°С /Вт.
R22 = 1/8,7 + δ1/λ1 + + δi/λi + 1/23) = 1/8,7 + 0,02/0,81 + 0,51/0,81 + 1/23 = 0,8 м2°С /Вт.
Как видно из расчета, ни то, ни другое сечение не отвечают современным тепло-техническим требованиям. Их фактическое сопротивление теплопередаче значительно ниже требуемого: R11 < Rpac (0,96 < 3,8); R2-2 = 100 мм2). Провода должны быть многожильными медными в резиновой изоляции. Для удобства соединение со стартером делают разъемным с помощью клещей или мощных зажимов, применяемых в качестве держателей электродов для бытовых сварочных аппаратов. Общий вид однофазного пускового устройства показан на рис. 3.
