Перекрытия малоэтажных жилых домов чаще всего выполняют двух видов: деревянные и сборные железобетонные. Железобетонные перекрытия применяются чаще и все более вытесняют деревянные. Перекрытие из дерева применяется в основном в зданиях с рублеными и брусчатыми деревянными стенами, то есть там, где невозможно применение сборного железобетона.

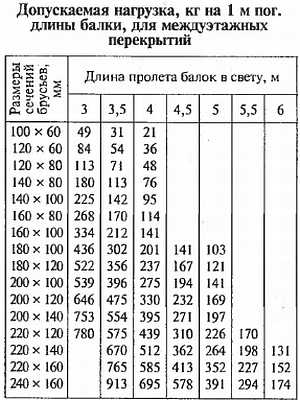

Несущими элементами деревянных перекрытий являются балки, изготавливаемые преимущественно из древесины хвойных пород. Расстояния между балками и размеры их сечения определяют расчетом. Выбрав шаг установки балок перекрытия и определив нагрузку, давящую на нее, можно подобрать размеры сечений балок по таблице.
Полная нагрузка на 1 м2 перекрытия складывается из собственной массы перекрытия и временной (бытовой) нагрузки. Собственную массу междуэтажных перекрытий принимают 220230 кг/м2. Чердачных и надподвальных в зависимости от массы утеплителя 250300 кг/м2. Бытовая нагрузка 200 кг/м2.
При заделке балок в кирпичные стены конец балки отпиливают под углом 60°, антисептируют и обертывают (кроме торцевой части) рубероидом. Отпиленный под углом и оставленный открытым конец балки позволяет ей дышать, то есть отдавать излишнюю воду (рис. 14).

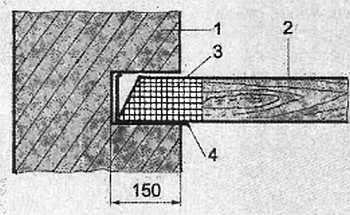

Рис. 14. Заделка деревянной балки в кирпичную стену:
1 кирпичная стена; 2 деревянная балка; 3 конец балки, обработанный антисептической пастой или обернутый рубероидом; 4 гидроизоляция из 2-х слоев рубероида
Железобетонные панели перекрытия более надежны и долговечны. Они не боятся сырости, не горючи и менее трудоемки, но для их монтажа требуется подъемный кран. Заводами железобетонных изделий выпускаются пустотные плиты перекрытия высотой 220 мм, шириной 1; 1,2; 1,4; 1,8; 2,4; 3,6 м, длина их варьируется от 2,4 до 7,2 м с градацией размеров
300 мм (модуль 3). Читателю нужно заранее узнать, какие типоразмеры пустотных плит перекрытий выпускают на близко расположенных заводах, и только потом выбирать пролетное расстояние между осями несущих стен. Вполне может случиться такая ситуация, что запроектированные вами плиты местным заводом не выпускаются, и их придется привозить из-за тридевяти земель. Заводы, как правило, имеют опалубки нескольких типоразмеров плит, и специально для вас не будут переделывать оснастку.
Современные теплотехнические требования ужесточили ширину опирания плит на стену. Теперь между плитой и стеной устанавливают теплоизоляционный вкладыш, прерывающий мостик холода (рис. 15).
Рис. 15. Фрагмент плана перекрытия из железобетонных плит:
1 наружная самонесущая стена; 2 наружная несущая стена; 3 внутренняя несущая стена; 4 железобетонная плита перекрытия; 5 монтажные петли; 6 проволочная (д = 6 мм) скрутка; 7 теплоизоляционный вкладыш, прерывающий мостик холода; 8 раствор
Ширина опирания плиты должна быть не более 11 см (ранее была 12 см, один сантиметр оставляют на воздушный продух) и не менее 2 см. Минимальный размер опирания обусловлен толщиной защитного слоя бетона. В этом слое арматуры нет. Разумеется, плита с опиранием на стену меньше 2 см держаться не будет рухнет.
Плиты укладывают на слой цементного раствора, расстилаемый непосредственно перед монтажом. После монтажа всех плит их монтажные петли скручивают проволокой, создавая тем самым жесткую диафрагму. Затем все швы и отверстия возле монтажных петель заделывают цементным раствором. Кстати, раствором заделывают и концы пустот плит перед монтажом. Во избежании лишнего расхода раствора в пустоты забивают по кирпичу и затем закидывают раствор, но по большому счету пустоты должны закрывать на заводе ЖБИ.
Теплотехнический расчет ограждающих конструкций здания проводится для холодного периода года с учетом района строительства, условий эксплуатации, учетом применяемых материалов конструкций и материала утеплителя, а также с условием того, что температура на внутренней поверхности стены должна быть выше температуры точки росы (и не менее чем на 23 °C). В связи с тем что любой из выше перечисленных показателей величина
не постоянная, теплотехнический расчет в конкретных условиях и с применением конкретных строительных материалов должен выполняться самим застройщиком, либо с привлечением специалиста. Расчет не сложен и предложен читателю в упрощенной форме.
Сначала находим требуемое тепловое сопротивление ограждающих конструкций здания, то есть это та. величина, ниже значения которой ограждающие конструкции не могут удерживать заданную внутреннюю температуру воздуха. Другими словами, если ограждающие конструкции будут иметь тепловое сопротивление меньше требуемого, здание будет холодным. Через его ограждающие конструкции будет уходить тепла больше, чем это допустимо. Требуемое теплосопротивление вычисляется по формуле:
Rтр = (tв tн)/(Δtн αв)t
tн расчетная температура наружного воздуха, °С, равная средней температуре наиболее холодной пятидневки в заданном районе строительства, принимается по СниПу «Строительная климатология». Поскольку СНиП большинству читателей недоступен, нужно выяснить эту величину в местных строительных организациях либо районных отделах архитектуры. Или воспользоваться собственным опытом (по возможности объективным). Например, если вы введете в формулу 32 °C, а по СНиПу эта величина 29 °C, то толщина вашего утеплителя будет чуть больше, чем нужно;
