СТРОИТЕЛЯМИ НЕ РОЖДАЮТСЯ
О коробке здания
В практике строительного производства существуют полуофициальные названия этапов строительства жилых домов: нулевой цикл, коробка здания, крыша, перегородки, внутренняя и наружная отделка, сантехника, электрика, благоустройство и т. д.
В коробку здания входят устройство наружных и внутренних несущих и самонесущих
стен и устройство перекрытий. Перекрытиями называются горизонтальные строительные конструкции, разделяющие этажи здания. Они соответственно подразделяются на подвальные, междуэтажные и чердачные. Все перекрытия являются силовыми строительными конструкциями и призваны принять на себя бытовую нагрузку и передать ее на стены здания. Перекрытия жилого дома это многослойные конструкции, каждый слой которых должен выполнять свое функциональное назначение. Помимо передачи силовых нагрузок на стены, перекрытие должно обеспечить звуко- и теплонепроницаемость конструкции. В строительный термин «коробка здания» не входит устройство всех слоев перекрытия здания, так как они выполняются позднее, но без их описания невозможно раскрыть тему данной статьи, поэтому некоторые конструкции перекрытий будут описаны, но без устройства верхнего слоя «чистых полов». Полы будут описаны в другой статье.
Несущими наружными и внутренними стенами называются ограждающие строительные конструкции, принимающие на себя вес крыши, перекрытия, снеговую и бытовую нагрузку и передающие ее на фундамент здания. Самонесущими наружными стенами называются ограждающие строительные конструкций, не несущие никакой нагрузки кроме собственного веса. Самонесущие внутренние стены называются перегородками, они имеют гораздо меньшую толщину и могут быть выполнены как в период строительства коробки здания, так и по его завершению. В данной статье перегородки не рассматриваются.
Прежде чем описывать конструктивные элементы коробки здания, необходимо познакомить читателя с основными факторами, влияющими на прочность, долговечность и комфортность здания.
Ветер
Силовые конструкции коробки в малоэтажном индивидуальном жилом строительстве не рассчитывают на ветровые нагрузки. Но влияние ветра на устойчивость здания учитывается при проектировании коробки здания. В каркасных зданиях в конструкции стен устанавливают ветровые подкосы (рис. 1) в углах, эти же подкосы принимают на себя и динамическую бытовую нагрузку, возникающую во время эксплуатации дома.

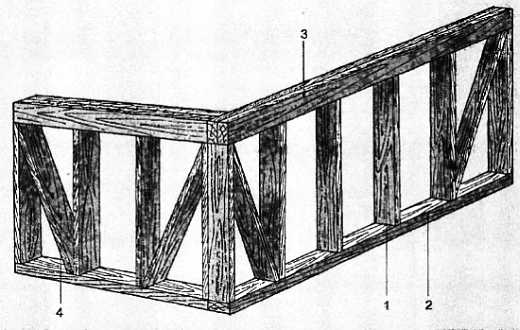

Рис. 1. Установка ветровых подкосов:
1 стойки; 2 нижняя обвязка; 3 верхняя обвязка; 4 ветровой подкос
В зданиях с любым материалом стен: кирпичных, панельных, деревянных устанавливают диафрагмы жесткости как в продольном, так и поперечном направлениях. Диафрагмы жесткости чаще всего совмещаются с перегородками дома, а в домах с небольшой площадью (дачных домиках) совмещаются с перекрытием, поэтому многие читатели и не догадываются об их существовании, но тем не
менее они есть и о них необходимо знать.
Ветер активно влияет на процесс экс- и инфильтрации воздуха через стены (рис. 2). Ударяя в стену дома, молекулы воздуха проникают сквозь материал стены и щели внутрь помещения.

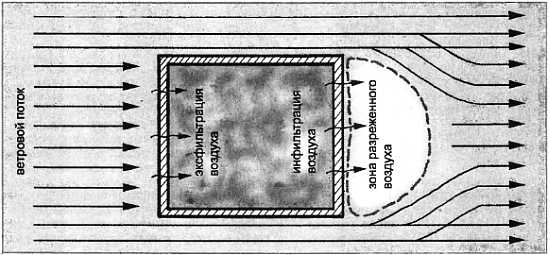

Рис. 2. Влияние ветровых потоков на процессы эск- и инфильтрации воздуха
Этот процесс называется эксфильтрацией воздуха. Огибая дом, ветровой поток подхватывает молекулы спокойного воздуха с подветренной стороны, таким образом плотность воздуха здесь становится ниже, чем внутри дома. Естественно воздух из помещения стремится занять образовавшиеся пустоты и просачивается сквозь стены и щели наружу. Этот процесс называется инфильтрацией воздуха. Ин- и эксфильтрация воздуха сквозь стены не так велика по сравнению с прохождением воздуха сквозь щели ограждавших конструкций, через которые может вытянуть все тепло. Поэтому сопряжения оконных и дверных коробок, швы кирпичной кладки, швы сопряжений панельных стен, сопряжения бревен в рубленых стенах должны быть заполнены герметизирующим материалом и выполнены с особой тщательностью.
Осадки (дождь, снег)
Основную защиту здания от атмосферных осадков осуществляет крыша дома. Но намокание стен возможно от косого дождя и снегопада. В первую очередь защиту здания от косых дождей обеспечивает устройство карнизного свеса, позволяющего увеличивать кровлю относительно плоскости стен (рис. 3).

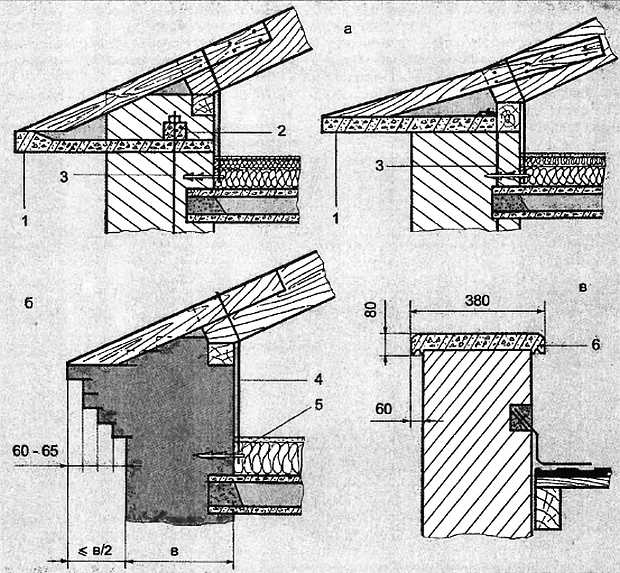

Рис. 3. Защита стен от внешнего увлажнения устройством карнизных свесов:
а из железобетонных плит; б напуском кирпича; в устройством парапета; 1 карнизная плита; 2 анкерная балка; 3 стальные закладные детали; 4 проволочная скрутка; 5 стальной ерш; 6 железобетонная парапетная плита
В оконных проемах устанавливают сливы из оцинкованной стали (рис. 4).
