Рис. 25. Крышка ствольной коробки:
1 выступы; 2 вырезы; 3 вкладыш; 4 отверстие для выталкивания оси; 5 выступ с полукруглой выемкой; 6 цилиндрический выступ; 7 пружинный фиксатор
Рис. 26. Возвратный механизм:
1 возвратные пружины; 2 направляющая втулка; 3 направляющий стержень; 4 серьга; 5 ось серьги
14. Возвратный механизм (рис. 26) служит для возвращения затворной рамы с затвором в переднее положение. Он состоит из двух одинаковых возвратных пружин, направляющей втулки, направляющего стержня и серьги с осью, с помощью которых он закрепляется во вкладыше крышки ствольной
коробки.
Рис. 27. Затворная рама:
1 канал для возвратного механизма; 2 канал для затвора; 3 выступ; 4 пазы для отгибов ствольной коробки; 5 направляющие выступы; 6 выступ для опускания рычага автоспуска; 7 рукоятка перезаряжания; 8 фигурный вырез; 9 паз для прохода головки курка
15. Затворная рама (рис. 27) служит для приведения в действие затвора и ударно-спускового механизма.
Затворная рама имеет внутри верхний канал для возвратного механизма, нижний канал для затвора, продольный паз для прохода отражательного выступа (в винтовках первого выпуска этот паз отсутствует) и два боковых канала, сделанных для облегчения; сзади выступ, исключающий возможность выстрела при недокрытом затворе и служащий для поворота курка при отходе затворной рамы назад; по бокам пазы с направляющими выступами для движения затворной рамы по отгибам ствольной коробки; с левой стороны сзади выступ для опускания (поворота) рычага автоспуска; с правой стороны впереди рукоятку для перезаряжания винтовки; снизу фигурный вырез для помещения в нем ведущего выступа затвора и паз со скосом для прохода головки курка.
16. Затвор (рис. 28) служит для досылания патрона в патронник, закрывания канала ствола, разбивания капсюля и извлечения из патронника гильзы (патрона). Он состоит из остова, ударника, выбрасывателя с пружиной и осью, шпильки ударника.
Остов затвора имеет: на переднем срезе два цилиндрических выреза для дна гильзы и выбрасывателя; два выема, исключающих удар затвора о казенный срез ствола; три боевых выступа, которые при запирании затвора заходят в вырезы ствольной коробки; на правом боевом выступе расположен ведущий выступ для поворота затвора при запирании и отпирании; на левом выступе имеется Скос для предварительного поворота затвора при запирания; нижний выступ является досылателем патронов; на левой стороне продольный паз для прохода отражательного выступа ствольной коробки; в утолщенной части остова затвора поперечные отверстия для оси выбрасывателя и шпильки ударника. Внутри остова затвора сделан канал для помещения ударника.

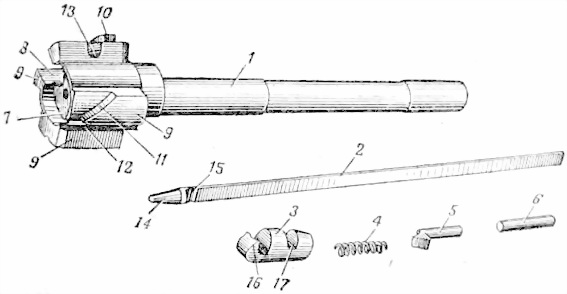

Рис. 28. Затвор:
1 остов затвора; 2 ударник; 3 выбрасыватель; 4 пружина выбрасывателя; 5 ось выбрасывателя; 6 шпилька ударника; 7 вырез для дна гильзы; 8 вырез для выбрасывателя; 9 боевые выступы; 10 ведущий выступ; 11 скос; 12 продольный паз для отражательного выступа; 13 отверстие для оси выбрасывателя; 14 боек ударника; 15 уступ для шпильки; 16 зацеп выбрасывателя; 17 вырез для оси
Ударник имеет боек и уступ для ограничения движения ударника шпилькой.
Выбрасыватель с пружиной служит для извлечения гильзы (патрона) из патронника и удержания ее до встречи с отражательным выступом ствольной коробки. Выбрасыватель имеет зацеп для захвата гильзы, гнездо для пружины и вырез для оси.
17. Ударно-спусковой механизм (рис. 29) служит для спуска курка с боевого взвода и взвода автоспуска, обеспечения ведения одиночного огня, прекращения стрельбы, предотвращения выстрела при незапертом затворе и для постановки винтовки на предохранитель.
Ударно-спусковой механизм состоит из корпуса, курка с боевой пружиной, автоспуска, шептала и спускового крючка с пружиной.
Корпус имеет: снизу предохранительную скобу, окно для хвоста спускового крючка; в боковых стенках три отверстия с вырезами с правой стороны для осей спускового крючка, шептала и автоспуска, а также отверстия для оси предохранителя и оси курка; спереди вырезы для оси перемычки ствольной коробки; сзади зацепы для концов пружины спускового крючка; внутри стойку с вырезом для направления движения тяги спускового крючка и ограничителем для хвоста шептала.
Рис. 29. Ударно-спусковой механизм:
1 корпус; 2 курок; 3 боевая пружина; 4 автоспуск; 5 шептало; 6 спусковой крючок; 7 пружина спускового крючка; 8 предохранительная скоба;
9 окно для хвоста спускового крючка; 10 отверстие для оси спускового крючка; 11 отверстие для оси шептала; 12 отверстие для оси автоспуска; 13 отверстие для оси предохранителя; 14 отверстие для оси курка; 15 вырезы для оси перемычки; 16 боевой взвод; 17 взвод автоспуска; 18 шептало автоспуска; 19 рычаг автоспуска; 20 зацепы шептала; 21 хвост шептала; 22 тяга спускового крючка; 23 оси; 24 защелка магазина; 25 зацеп для конца пружины спускового крючка; 26 ограничитель щитка
Курок с боевой пружиной служит для нанесения удара по ударнику. На курке имеется боевой взвод с пазом для тяги спускового крючка, взвод автоспуска, цапфы и отверстие для оси. Боевая пружина надета на цапфы курка и своей петлей действует на курок, длинным концом на хвост шептала, коротким концом на хвост автоспуска.
