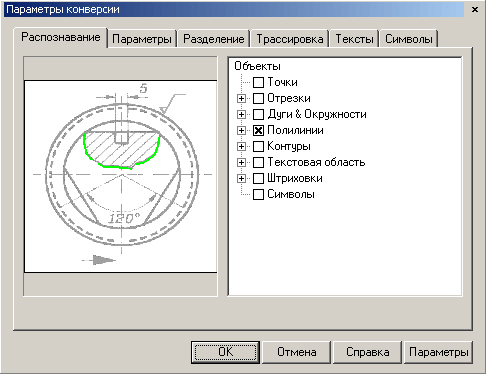

Наибольший объем работ по векторизации топокарт приходится на оцифровку рельефа и гидрографии. Первое место прочно удерживают горизонтали. Их удобно оцифровывать в автоматическом режиме горизонталями является большинство объектов коричневого цвета. А вот при оцифровке гидрографии выяснится, что синим цветом на карте обозначено слишком много объектов. Так что для векторизации рек, ручьев и т. д. удобнее использовать трассировку. Но и горизонтали, и ручьи, и границы озер и рек желательно получить в виде полилиний и замкнутых полилиний, поэтому окончательный набор объектов для конверсии выглядит так, как это показано на рис. 5.

Рис. 5

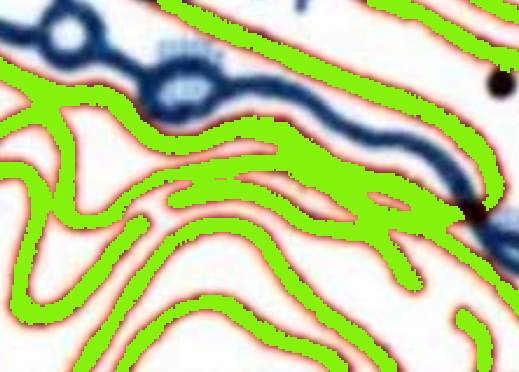

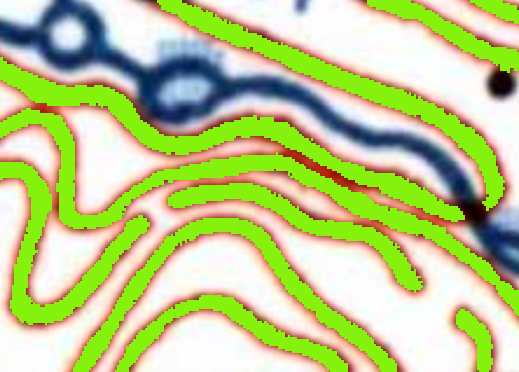

Выполнив бинаризацию оттенков коричневого цвета, получаем внедренный растр, при осмотре которого можно заметить, что он требует некоторого редактирования. В областях с большой плотностью горизонталей происходит слияние растровых линий (рис. 6), и программа вряд ли сможет самостоятельно разобраться в этой мешанине.

См. руководство пользователя Mapinfo Professional, приложение «Формат обмена данными», раздел «Секция данных в файлах формата MIF».

Рис. 6

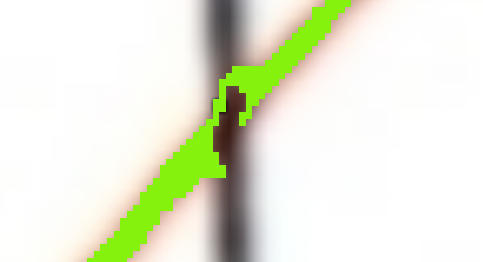

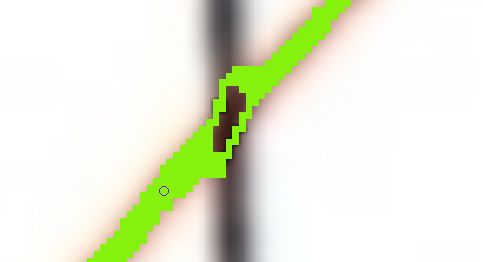

Рис. 7

Рис. 8

Рис. 9

бинаризация рельефа (оттенки коричневого цвета);

преобразование растра в векторы;

редактирование полученных векторов (расслоение, задание уровней и атрибутов, объединение разрозненных полилиний и т. п.);

трассировка объектов гидрографии;

оцифровка оставшихся объектов вручную (консервативно настроенным пользователям AutoCAD рекомендую проделать эту часть работы в любимой программе: нажмите Сохранить как и выберите формат DWG).

Экспорт

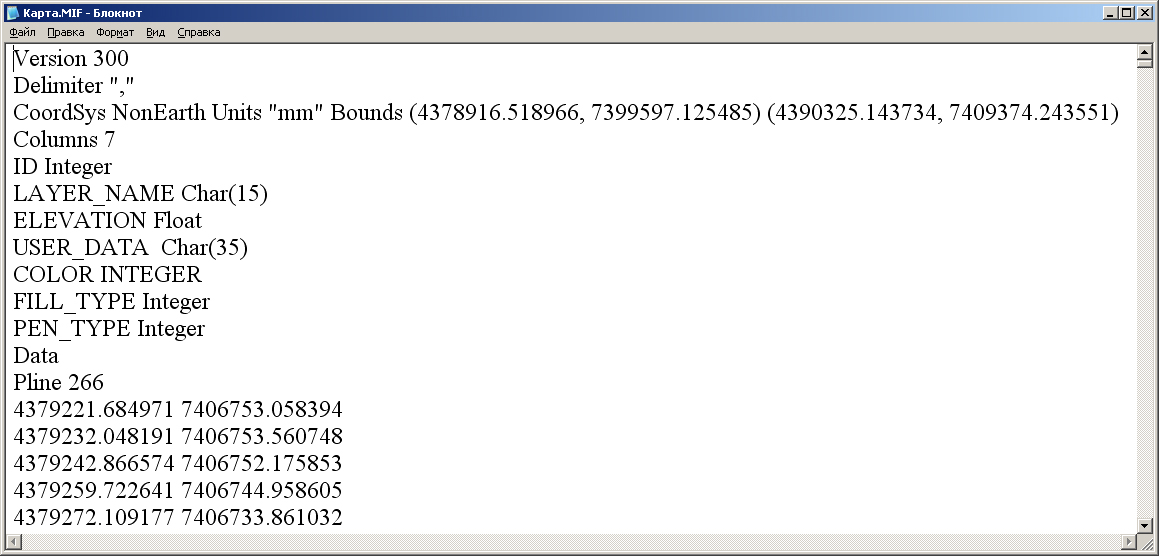

В заголовке MIF-файла прописывается система координат «План-схема» («NonEarth») и указываются единицы измерения, которые мы выбрали при создании системы координат (рис. 10).

Рис. 10
См. приложение J к руководству пользователя Mapinfo Professional: «Формат обмена данными», раздел «Предложение CoordSys (Координатная система)».

метрах.

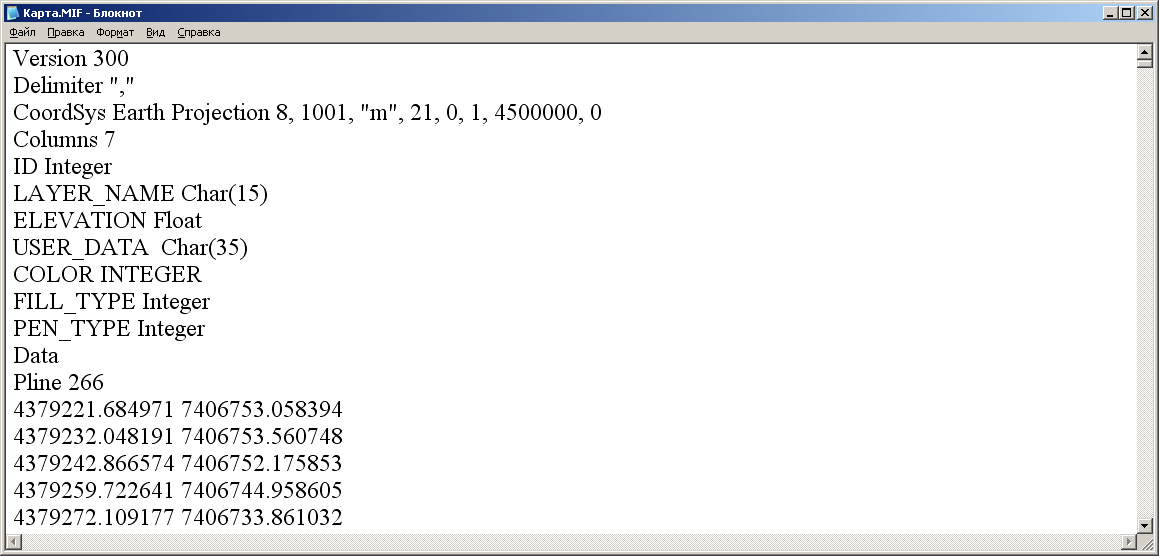

Исправленный заголовок MIF-файла показан на рис. 11.

Рис. 11

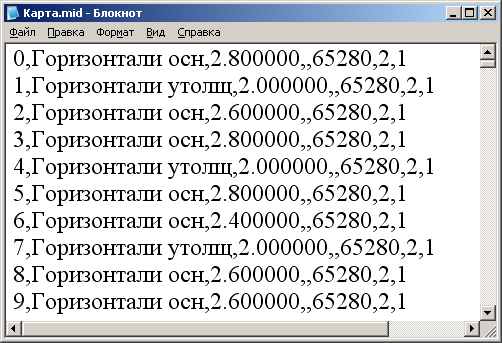

Подобная информация записывается в MID-файле (рис. 12). В третьей колонке этого файла содержатся значения уровней, подлежащие исправлению. Исправляем мы их в Microsoft Excel, но сохранять исправления приходится жонглируя форматами и бдительно следя за тем, чтобы в качестве разделителей оставались запятые, а в качестве десятичных разделителей точки. Если кто-то сможет предложить более простой способ пишите автору на e-mail , буду очень благодарен. Пользователям AutoCAD, столкнувшимся с такой ситуацией, посоветую разве что указывать увеличенное значение при задании уровня объекта в Spotlight. Это довольно неудобно, но исправлять уровень каждого объекта из AutoCAD еще неудобнее.

Рис. 12

Валерий Полозюк, ведущий маркшейдер филиала «Тюменбургаз»

E-mail:

Евгении Рангаевой

Об авторе

Валерий Николаевич Полозюк окончил в 1987 году факультет прикладной космонавтики МИИГАиК. Работал в ПО «Азербайджанаэрогеодезия». С 1992 года топограф филиала «Севербургаз» (буровая компания Газпрома). В настоящее время ведущий маркшейдер филиала «Тюменбургаз».
