Рассмотрим работу герметика в шве. Расчет распределения растягивающих напряжений в герметике по его толщине в непосредственной близости от поверхности контакта герметика с поверхностью шва дает сложную зависимость вида:
где b толщина герметизирующего слоя, выполненного герметиком, ψ1, ψ2, ψ3 показательные функции.
Таким образом, эластичный герметик при раскрытии шва находится в сложном напряженном состоянии с наибольшей концентрацией напряжений отслаивания на периферийных участках поверхностей контакта со стенками шва. Напряжения зависят от формы уплотнения, значений и скорости развития деформаций, от свойств герметика, а также от их температурно-временной зависимости. Важно, что это не просто требование, иначе нельзя проектировать окно это закон.
Наша компания в течение всей своей практики контролирует для своих герметиков максимальное усилие, возникающее в шве при его рабочей деформации. В документах это называется модуль упругости6 (второй основной показатель). Мы производим герметики, в которых обеспечивается такое соотношение между модулем упругости и адгезией, чтобы прочность сцепления с запасом превосходила рабочие напряжения шва (рис. 15). В описываемой в этой главе ситуации такой подход гарантирует сцепление защитного слоя с поверхностью рамы и проема во время эксплуатации объекта.

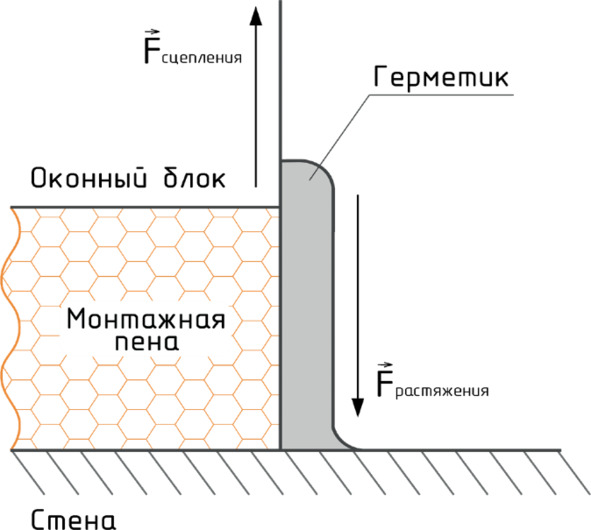

Рисунок 15. Направление действия сил сцепления и растяжения на слой герметика
Влага может проникать в центральный слой и сквозь сам наружный слой при неверном выборе материала для его изготовления. Каким образом? Если есть давление воды на слой. Откуда давление, ведь вроде бы нет причин? Есть это давление ветра с дождем. И это обстоятельство также учтено в требованиях герметик должен обладать определенной водонепроницаемостью, причем она различна, так как чем выше здание, тем больше перепад атмосферного давления при большей дождевой и ветровой нагрузке. Еще один основной показатель.
Следующий, менее привычный для понимания, путь появления влаги в центральном слое это ее конденсация при воздухообмене, о чем мы говорили ранее в Главе 1. Из влажного воздуха, попадающего в центральный слой, при понижении температуры конденсируется вода. И если не предусмотреть возможность ее выхода, то она будет накапливаться, ухудшая теплоизоляционные свойства и разрушая пенополиуретан во время циклов замораживания-размораживания7. Для обеспечения вывода конденсата из центрального слоя ГОСТ требует создания различной паропроницаемости8 наружного и внутреннего слоев шва, что также является основным показателем герметика.
Ну и, конечно, основным показателем уровня материала является его долговечность время эксплуатации, в течение которого сохраняются его потребительские свойства, перечисленные выше. Очевидно, что основные свойства материала определяют отсутствие дефектов конструкции, в которой они применяются, и при этом обычно не могут быть проверены при покупке герметика. Добросовестные производители в связи с этим заказывают проверку этих свойств авторитетным исследовательским центрам, специализирующимся в соответствующей отрасли. После чего добросовестный производитель обеспечивает открытость получаемых сертификатов и протоколов испытаний. Зачем? Чтобы потребитель мог проверить подлинность документов и, кроме того, сам решить, авторитетен ли для него Центр, проводивший исследования (подробнее об этом поговорим в Разделе II).
Возникает вопрос: а точно ли испытывался тот же герметик, который Вы сейчас решили купить? Можно, конечно, просто доверять при этом производителю: ведь поступая иначе, он может сильно подвести тот Центр, чьим документом он «прикрывается», и это серьезный риск для добросовестного и думающего о своем будущем производителя.
Но во время испытаний Центр проводит измерение еще и косвенных показателей, которые могут быть легко проверены при изготовлении каждой партии или при покупке. Таким образом, смысл косвенных показателей в подтверждении, что эта конкретная партия идентична испытанной в авторитетном Центре. В случае герметиков Стиз А и Стиз В косвенным показателем является вязкость.
И, кроме этих двух групп, есть еще показатели, определяющие удобство применения герметика. Они обычно устанавливаются самим производителем с учетом особенностей применения материала и рекомендуемой технологии. В нашем случае в этой группе три свойства: жизнеспособность время, в течение которого герметик может быть использован после вскрытия тары (для монтажных герметиков более распространено время образования поверхности пленки), вязкость герметика и сопротивление текучести способность материала не стекать с инструмента и шва при определенной его толщине. Очевидно, что эти свойства не влияют на эксплуатационные свойства шва после его изготовления и важны только для конкретных способов работы на шве.
Хотим отметить, что герметики были в данной статье взяты в качестве объекта для анализа только как пример. А сама структура свойств, на наш взгляд, одинакова для любых товаров, будь то герметики, ленты, краски, автомобили: всегда нормируются основные свойства, собственно ожидаемые от этих товаров потребителем, косвенные показатели, подтверждающие совпадение конкретного предложения и испытанных ранее образцов, и технологические характеристики, важные для конкретного способа применения материала.
Глава 6. Эффективная толщина слоя нанесения герметика Стиз А
В 2002 году вышла в свет первая версия ГОСТ 30971, который нормирует параметры, технологию выполнения узлов примыкания и применяемые для этих целей материалы и комплектующие. Комплекс требований к материалу наружного слоя монтажного шва, изложенных в этом ГОСТе, был новым для нашей компании такого материала в архиве наших химиков-разработчиков еще не было. Причем буквально все свойства «по отдельности» уже были освоены в практике технологической службы, но не вместе. А относительно паропроницаемости герметика ГОСТ даже не поставил нам задачу. Дело в том, что стандарт нормировал требования к конструкции, а не к материалам для ее изготовления, и перевод требований на язык материаловедов (так называемая межотраслевая трансляция норм) оказался осложненным описанными ниже обстоятельствами.
Как известно, сопротивление паропроницанию слоя герметика СП есть отношение толщины нанесенного слоя Т и паропроницаемости материала П:
Поскольку сопротивление паропроницанию слоя было задано ГОСТ (не менее 0,25 Пам
2
допустимая по эксплуатационным соображениям минимальная толщина слоя,
технологический допуск толщины при нанесении герметика,
геометрия опорной поверхности.
Минимальная толщина. Герметик Стиз А наносится на монтажную пену. Известно, что поверхность монтажной пены во время эксплуатации зачастую покрывается трещинами из-за деформаций слоя пены. Эти трещины работают как концентраторы напряжений для поверх уложенного слоя герметика, приводя к его разрыву. Однако при достаточно большой толщине герметика разрывы в нем развиваться не будут. Испытания в наших лабораториях и в ГУП «НИИМосстрой», а также многолетняя практика применения показали, что минимальная толщина слоя герметика, при которой не происходит разрушения герметика из-за трещин в пене, составляет 3 мм9. Это же значение появилось впоследствии и в ГОСТ 309712012 в п.А.2.4.
