В редакции ГОСТ 309712012 требования к герметикам были уже четко обозначены в стандарте как для наружного, так и для внутреннего слоев, а также внесены предпосылки для появления новых продуктов. К этому времени можно отнести и появление «Системы монтажа САЗИ». Компанию САЗИ в силу разносторонности выпускаемой продукции всегда отличает системный подход, то есть продукция должна обеспечивать определенные функции при эксплуатации, при этом обеспечивая совместимость и долговечность материалов.
Особо не афишируя, компания проводит постоянные испытания своей продукции, реагируя на изменения рынка и особенности стен, профиля и так далее. Книга Павла и Сергея Гладковых «Монтажные швы. Системы монтажа. Сертификация в оконной индустрии РФ» это тоже системный продукт, некая ретроспектива тех исследований, которые проводились в последние годы, их анализ и обоснование технических показателей продукции, которые обеспечат долговечность. Стройка не заканчивается после 5 лет эксплуатации, указанных в Градостроительном Кодексе, никому не интересно платить громадные деньги за квартиру и потом вкладываться в постоянный ремонт, поэтому продукт должен работать десятки лет.
Анализ же жалоб дольщиков показывает, что более 60% жалоб все еще приходится на монтаж оконных блоков, поэтому надеюсь, что правильный, научно обоснованный подход к монтажу оконных блоков позволит после прочтения книги снизить процент брака и повысить долговечность при комплексном подходе к монтажу.
Куренкова А. Ю.,директор Межрегионального институтаоконных и фасадных конструкций (центр «МИО»)РАЗДЕЛ I МОНТАЖ ОКОН ПО ГОСТ МАТЕРИАЛЫ И ИХ ОСОБЕННОСТИ
Часть 1 Введение в монтаж окон. Основные материалы для монтажа окон
Глава 1. Герметизация окон
Установка оконного блока это ответственный процесс, поэтому на территории РФ введен стандарт, который касается этого вопроса ГОСТ 30971. Одним из положений данного стандарта является концепция трехслойного (реже четырехслойного) монтажного шва шва между оконным блоком и стеной (рис. 1). Создание этого шва обеспечивает «герметизацию» окна в привычном понимании этого слова.

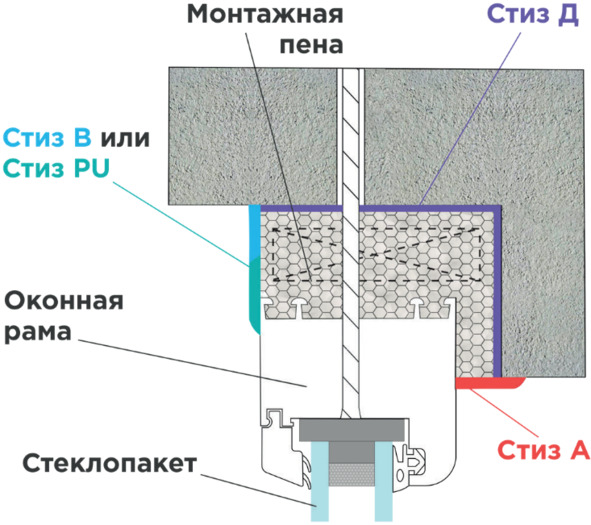

Рисунок 1. Схема монтажного шва узла примыкания оконного блока к стеновому проему
Сам по себе монтажный шов возникает из-за того, что нельзя устанавливать оконный блок вплотную со стеной: из-за различных коэффициентов теплового расширения температурные деформации окна и стены также будут отличаться. Следовательно, если установить оконный блок вплотную со стеной, то он разрушится во время эксплуатации. Поэтому между оконным блоком и стеной оставляют зазор, который называют монтажным.
Так как часто возникает путаница, объясним значение используемых терминов:
оконная рама несущая конструкция для оконных элементов;
стеклопакет светопрозрачная конструкция строительного назначения из двух и более стекол;
оконный блок сборная конструкция, состоит из оконной рамы и стеклопакета;
окно предназначенный для естественного освещения элемент конструкции, состоящий из оконного проема с откосами, оконного блока, системы уплотнения монтажных швов, подоконной доски, деталей слива и облицовок.
Помещение необходимо защищать от холода, ветра и атмосферных осадков, поэтому монтажный зазор заполняют теплоизоляционным материалом. В современных окнах для этого используют монтажную пену материал, отличающийся простотой в обращении при высоких теплоизоляционных характеристиках. Основной недостаток монтажной пены это малый срок службы при эксплуатации без дополнительной защиты: под воздействием влаги и солнечного света она теряет свои свойства в течение 23 лет.
Что именно происходит с пеной под воздействием воды и солнечного света? Ультрафиолет разрушает химические связи в молекулах пенополиуретана (это полимерная основа монтажной пены), что приводит к медленному сгоранию и снижает относительное удлинение пены на разрыв, что подробнее будет рассмотрено в Главе 2. Вода же, попадая в пену, увеличивает ее теплопроводность, то есть ее способность передавать через себя тепло или холод, что приводит к потере ее теплозащитных свойств. Как именно вода попадает в пену, мы рассмотрим далее в тексте книги.
Из вышесказанного следует, что монтажную пену надо защищать со стороны улицы от воздействия воды и УФ-излучения. Однако если влага проникла в пену, то необходимо обеспечить ей беспрепятственный выход. Поэтому наружный защитный слой выполняют паропроницаемым, то есть хорошо пропускающим водяной пар.
Надо ли защищать пену изнутри? Да, надо. Дело в том, что в осенне-весенний период абсолютная влажность на улице ниже, чем в помещении. Так как любая замкнутая система всегда стремится к равновесию, возникнет поток влажного воздуха изнутри наружу. Влажный воздух будет проходить через стену и монтажную пену. Чем это опасно? При сохранении потока влажного воздуха и условий для конденсации влаги пена будет постепенно намокать. Таким образом, монтажную пену следует защищать со стороны помещения от доступа жидкой и парообразной влаги.
Также в ряде случаев необходимо предотвратить попадание влаги из мокрой стены в пену. Например, если стена изготовлена с использованием мокрого процесса (в домостроительном комбинате). Кроме того, подобное имеет смысл, если стена сделана из газобетона. Подробнее этот вопрос будет рассмотрен в Главе 16. В итоге получается трех- или четырехслойный монтажный шов:
центральный слой это главный слой, который выполняет тепло- и шумоизоляционную функции. Обычно выполняется из монтажной пены;
наружный слой защищает пену от дождевой/талой воды и УФ- излучения со стороны улицы. Выпускает парообразную влагу из пены на улицу. В линейке материалов компании САЗИ этот слой выполняют из герметика Стиз А;
внутренний слой защищает пену от жидкой и парообразной влаги со стороны помещения. В линейке материалов компании САЗИ этот слой выполняют из герметика Стиз В или Стиз PU;
дополнительный слой защищает пену от попадания парообразной влаги из стены. В линейке материалов компании САЗИ этот слой выполняют из полиакрилового состава Стиз Д.
Все эти три (или четыре) слоя, при условии выполнения требований ГОСТ, образуют долговечный монтажный шов, который надежно защищает помещение от холода, ветра и атмосферных осадков со стороны улицы.
Глава 2. Существующие несовершенства монтажного шва
ПВХ-окна в России устанавливают уже более 20 лет. Это более чем достаточное время, чтобы научиться их делать. И действительно, для каждого элемента окна: стеклопакета, оконного профиля и фурнитуры разработано множество инновационных решений. Окна делают почти любой формы, цвета и размера. Но есть один элемент в окне, который при этом еще остается проблемным. Это монтажный шов.
По статистике некоторых лидеров мнений оконного рынка более 50% окон в новостройках заменяются в течение первых 23 лет эксплуатации. Основная причина жильцам холодно зимой. В новостройках в большинстве своем используются окна экономкласса, с дешевыми уплотняющими прокладками и дешевой фурнитурой. Но минимальные требования по теплоизоляционным свойствам такие окна выполняют, поэтому нельзя утверждать, что причина холодных окон в новостройках только лишь качество сборки окна или «дешевость» входящих в состав окна элементов. Часть причин однозначно лежит в монтаже оконной конструкции. Но это обычно остается незамеченным, так как сам факт последующей замены окна меняет качество монтажа в лучшую сторону.
