Альтернатива кардану станина. Она использовалась в старых камерах и некоторых современных. Доски объектива и негатива закрепляются на цельной или складной платформе. Когда передний и задний стандарты сдвигают, платформа складывается в компактную конструкцию, которую удобно носить и хранить.
Доски с объективом и пленкой можно перемещать друг относительно друга по вертикали и горизонтали, а также наклонять; это называется подвижками. Благодаря этому можно довести кадр до идеала (см. главу 10). Карданные камеры допускают любые корректировки. У камер, главная характеристика которых компактность (складные пресс-камеры и дорожные камеры), возможности корректировки ограничены. Минимум подвижек у портретной камеры прямого визирования.

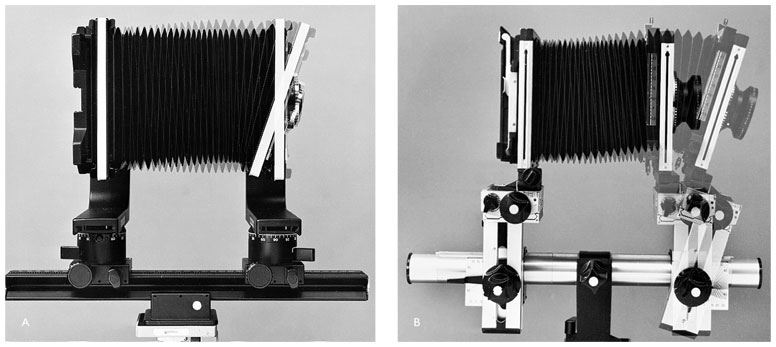

Рис. 4.4
А. Подвижки по оси. Подвижки объективной и негативной досок относительно оси симметрии требуют незначительной коррекции резкости.
В. Подвижки от основания. Если доски наклоняются от основания на платформе или кардане, после подвижек необходима коррекция резкости из-за смещения объектива. На камере Sinar возможны оба варианта подвижек, но в большинстве моделей только один
Оси уклона проходят по центру досок или у основания.
В этом типе камер важно, чтобы фиксаторы надежно держали все настройки, а сама камера была устойчивой. У некоторых моделей они разбалтываются, и доски не сохраняют заданное положение. Фиксатор негативной доски должен выдерживать давление в момент, когда фотограф вынимает или вставляет кассету или шибер. Чтобы доски не сползали, особенно при наклоне камеры, фиксаторы надо закручивать очень туго, но в то же время стараясь не сорвать резьбу. Я помню, как злился, когда после экспозиции оказывалось, что какая-то деталь сместилась и пленка испорчена. К сожалению, если вы снимали не на Polaroid Land, печальная правда раскроется только в лаборатории!
Пресс-камеры
Пресс-камера отличается от камеры прямого визирования тем, что предназначена для использования без штатива. Внешне она похожа на платформенную камеру, но оснащена видоискателем, а иногда и дальномером для съемки с рук. Наводить на резкость можно по матовому фокусировочному экрану на задней стенке, если установить камеру на штатив и снять защитную крышку. У схожих по дизайну технических камер больше вариантов коррекции, но ими тоже можно снимать как с рук, так и со штатива. Сейчас пресс-камеры почти не производят, но для знакомства новичков с крупным форматом подойдут и подержанные.
Дорожные камеры
Дорожными называют портативные камеры (рис. 4.5). Они бывают карданные и платформенные, но в любом случае складные.

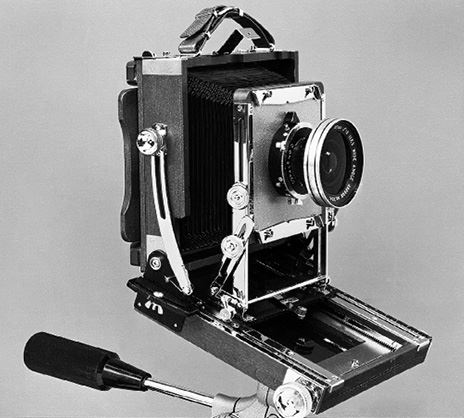

Рис. 4.5
Камера на платформе
На фото дорожная камера Toyo. Платформенная конструкция складывается в удобную для переноса коробку, но ради этого пришлось пожертвовать количеством подвижек. Негативная доска может наклоняться от основания, и иногда на этом возможности коррекции заканчиваются

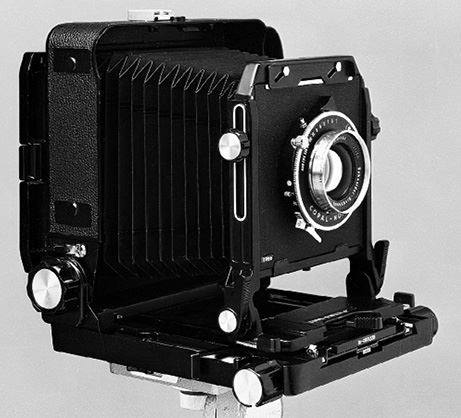

Рис. 4.6
Наклонная платформа
При использовании широкоугольного объектива выступ платформы спереди иногда попадает в кадр. Это можно исправить, опустив платформу, если такая функция предусмотрена конструкцией. После этого объектив выравнивают параллельно плоскости пленки
Ради компактности приходится отказываться от большинства подвижек.
Комплектующие камер прямого визирования
Фокусировочный мех
Фокусировочный мех «гармошка», квадратное или коническое соединение объективной и негативной досок из кожи или синтетической ткани. Он обеспечивает светонепроницаемость и хорошо гнется, не мешая фокусировке и подвижкам. Длиной меха определяется максимальное и минимальное фокусное расстояние объектива, который можно использовать с конкретной камерой. Например, чтобы навести резкость на бесконечность, объектив надо установить на расстоянии от пленки, равном его фокусному расстоянию, и если оно больше длины меха, то объектив не подходит для этой камеры. Если мех растягивается на длину вдвое больше фокусного расстояния объектива, можно снимать предметы в масштабе 1:1 (отсюда оборот «мех с двойным растяжением» в два раза длиннее фокусного расстояния «нормального» объектива). Во многих камерах предусмотрена возможность наращивания меха для случаев, когда нужно большое растяжение.
У широкоугольных объективов расстояние до пленки небольшое, сложенный мех становится жестким и не дает делать подвижки. В таких случаях удобно использовать мех-мешок: он свободно висит и не мешает подвижкам. Утопленная объективная доска помогает максимально приблизить объектив к пленке, но без меха-мешка с ней возможны не все подвижки.
В камере с фокусировочным мехом возникают следующие неполадки.
Залом или провисание меха. Длинный мех, особенно старый и изношенный, может провисать под своим весом и перекрывать часть кадра (давать виньетирование). Конический мех, который использовался на некоторых старых камерах, меньше провисал, поскольку был легким (и складывался сам в себя, за счет чего был компактнее квадратного меха).
Квадратный мех сейчас популярнее, поскольку к нему подходят объективные и негативные доски одного размера. Иногда на мех спереди приделывают кольца, которые цепляются за крючки на объективной доске и тем самым дополнительно растягивают его, усиливая натяжение. Провисший мех можно поднять, подложив под него, например, картонку. Во многих современных камерах на кардан или платформу устанавливают промежуточную доску. Мех провисает и дает виньетирование в том числе от того, что на него вешают светозащитную ткань для фокусировки.
Мех-мешок, который нужен для короткого фокусного расстояния или подвижки, может сложиться и закрыть часть кадра. Это видно на фокусировочном экране и при взгляде на мех. Потяните его за уголки наружу или снимите задник и расправьте изнутри. Во втором случае можно увидеть, что именно закрывает кадр, посмотрев в объектив со всех четырех углов.
Засветка. На карданных камерах сменный мех. Он легко устанавливается, но крепления надо периодически проверять. Края меха должны плотно прилегать и надежно крепиться, иначе на негативе появится вуаль. Я несколько раз случайно выдвигал объективную доску слишком далеко вперед, и тогда мех-мешок не выдерживал натяжения. Он не очень прочный и легко рвется.
Любой мех когда-нибудь протирается или растягивается, а даже крошечные дырочки и трещинки пропускают достаточно света, чтобы испортить кадр. Чаще всего это случается с кожаным мехом: от старости он сохнет и трескается. Но и синтетический иногда подводит, протершись на ребрах складок. Чтобы найти источник засветки, снимите задник, закройте затвор, задрапируйте полностью растянутый мех сзади тканью и посветите внутрь, находясь в темной комнате. Тщательно проверьте грани и места прилегания меха к доскам.
При обнаружении малейших просветов в любой части меха заклейте их непрозрачным скотчем. Один мой мех износился так, что когда я посветил внутрь, то будто оказался в планетарии! Я довел его до такого состояния потому, что редко растягивал на всю длину, поэтому большая часть прорех никак не проявлялась.
Внутренние блики. Мех отражает на пленку свет, обычно с края, ближайшего к ярко освещенным частям объектов. В 1940-х мы с Эдвардом Уэстоном страдали от этого эффекта. Хороший объектив для камеры прямого визирования проецирует изображение гораздо больше размеров кадра для возможности подвижек (см. главу 10). В итоге на мех попадает свет и отражается на пленку. Проблема внутренних бликов решается установкой меха максимально возможного размера (у нас стоял квадратный со стороной 25 см на камере 8 × 10 дюймов).
