Семихатов Алексей - Всё, что движется. Прогулки по беспокойной Вселенной от космических орбит до квантовых полей стр 14.

Рис. 2.2. «Восход Земли», видимый с борта «Аполлона-8». Фотография сделана Биллом Андерсом, по настойчивой просьбе которого Джим Ловелл быстро нашел цветную пленку. Ориентация корабля оказалась благоприятной для такого вида на четвертом по счету выходе из-за Луны. Один из запечатленных на фотографиях кратеров на поверхности позднее получил название «Андерсовский восход Земли» (Anders' Earthrise)

События на лунной орбите «Аполлона-8» по-своему замечательны, но не являются здесь предметом нашего интереса (см., впрочем, рис. 2.2). Все это время драматическим вопросом было предстоящее возвращение. Для этого двигатель должен был снова включиться в точности в нужный момент, на нужное время и при нужной ориентации корабля  и снова за Луной, в период отсутствия связи с Землей. Экипаж получил рутинное напоминание о предстоящем включении двигателя, хотя этот маневр не относился к разряду «центр управления решит по обстоятельствам, выполнять или нет»,  маневр Trans Earth Injection, переход на траекторию возвращения к Земле, нужно было выполнить. Двигатель должен был проработать под управлением бортового компьютера точно 3 минуты и 23,7 секунды. Полученная прибавка к скорости должна была заставить корабль уйти от Луны (перейти на гиперболическую траекторию, если говорить только о Луне) и вернуться в область доминирующего притяжения Земли. Маневр был несколько более ответственным, чем попадание на скоростном шоссе на нужную полосу, которая на следующей развязке уведет вас на запад, а не на юг. Запасного двигателя не было, как не было и никакого плана Б; никакая «Пинта» или «Санта-Мария» не пришла бы на помощь потерявшей ход «Нинье», и никакие ветра не прибили бы ее к берегу. Включение произошло в момент T + 089:19:16,6, но знали об этом только три человека, лишенные возможности с кем бы то ни было этим поделиться. В центре управления и в домах астронавтов в вынужденном полном бездействии 15 минут ждали возобновления связи и информации о том, как сработал двигатель.

*****

Космические парковки XVIII века. Один из двух последних (на момент написания книги и, боюсь, еще на какой-то период) людей на Луне, геолог Харрисон «Джек» Шмитт (первый астронавт NASA, не бывший профессиональным летчиком), одно время агитировал за посадку на обратной стороне Луны. Мы помним о невозможности радиообмена с теми, кто закрыт Луной. Для связи с кораблем пришлось бы запустить ретрансляционный спутник. Куда и как? Можно ли запустить космический аппарат так, чтобы он, не тратя или почти не тратя топлива, все время находился вблизи Луны, но не обращался бы вокруг нее (ведь иначе сам он периодически не будет видеть место посадки)?

Временно забудем про удобство радиосвязи и спросим себя: «Можно ли, не тратя топлива, летать на постоянном расстоянии от Луны, но не обращаясь вокруг нее?» Уже законы Кеплера (и, само собой, законы Ньютона) говорят, что тут есть проблема: чем больше радиус орбиты, тем больше времени занимает оборот вокруг Земли. Если запустить космический аппарат по орбите большего радиуса, чем орбита Луны, то он будет отставать от Луны; если поместить его на более близкую орбиту, то он будет убегать вперед. И в том и в другом случае получатся космические догонялки  расстояние между кораблем и Луной будет меняться с течением времени.

Оказывается тем не менее, что в околоземном пространстве есть пять орбит, по которым космические аппараты могут (или почти могут, как мы сейчас увидим) летать вокруг Земли, оставаясь неподвижными относительно Луны! Они называются точками (не орбитами, а именно точками) Лагранжа. За 185 лет до первого искусственного спутника Земли их описал Жозеф Луи Лагранж (родившийся в Турине и звавшийся от рождения Джузеппе Лодовико Лагранджиа) в своей математической статье о задаче трех тел. Три точки из этих пяти были открыты ранее Эйлером. Эти точки  все возможные ответы на поставленный выше вопрос. Вот подсказка к решению: попробуем сначала поместить космический аппарат на одну линию с Землей и Луной. Различных вариантов расположения Земли, Луны и спутника тогда три: ЗЛС, ЗСЛ и СЗЛ. Вариант ЗЛС означает, что спутник расположен на одной линии с Землей и Луной, но за Луной, если смотреть с Земли (точка L

2

2

Рис. 2.3. Точки Лагранжа L1  L

5

Другой интересный вариант  ЗСЛ, что означает спутник между Землей и Луной. На этот раз Земля и Луна тянут спутник в разные стороны: с точки зрения спутника это означает, что притяжение к центру масс слабее, чем если бы его притягивала одна только Земля. А это, в свою очередь, означает, что он летит по орбите выбранного радиуса медленнее, чем полетел бы в отсутствие Луны. Снова появляется надежда на успех, потому что «медленнее, чем обычно»  это как раз то, что требуется, ведь и спутник находится ближе к центру вращения, чем Луна. Мы снова ищем такую точку, где разность двух сил притяжения позволяет, находясь ближе к Земле, чем Луна, не обгонять Луну, а оставаться на линии Земля  Луна, из-за чего две силы притяжения продолжают вычитаться, из-за чего скорость движения по орбите меньше, чем если бы Луны не было, из-за чего тело все время остается на линии Земля  Луна, из-за чего оно испытывает настолько меньшую силу притяжения к центру, что движется ровно настолько медленнее, чтобы Эта «самозацикливающаяся» фраза снова описывает уравнение. Математический факт с непосредственным приложением к космонавтике состоит в том, что решение у этого уравнения есть, и оно определяет единственную точку между Землей и Луной  точку L

1

1

1

Наконец, вариант СЗЛ означает, что спутник находится с противоположной стороны от Земли, чем Луна. И Земля, и Луна притягивают его в сторону центра масс системы Земля  Луна, т. е. в сторону центра вращения; притяжение Луны при этом сказывается слабо из-за большого расстояния до нее, но все же немного добавляет к притяжению в сторону центра масс (и главное  не утягивает спутник куда-то в сторону). Опять-таки требуется решить уравнение, говорящее, что совместное притяжение Земли и Луны позволяет обращаться вокруг Земли синхронно с Луной; этим однозначно определяется расстояние от центра масс (а потому и от центра Земли). Это точка L

3

Разумеется, точки Лагранжа имеются не только в системе Земля  Луна. Неважно, как называются два массивных тела,  математика одна и та же, только относительные расстояния от центра до L

1

2

3

2

1

1

1

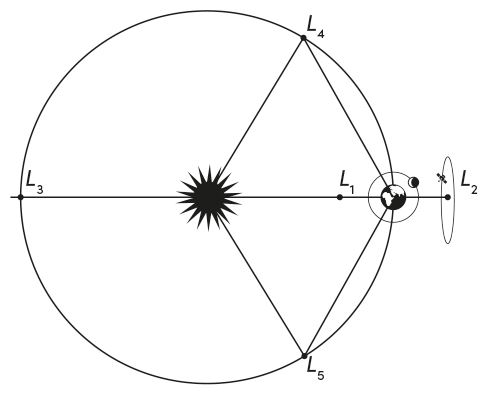

Рис. 2.4. Точки Лагранжа L

1

5

Точка L

3

Впрочем, мы еще не знаем, что такое точки L

4

5

4

5

4

5

Итог про точки Лагранжа: это такие положения в системе двух тел, где совместное притяжение этих тел способно поддерживать синхронное обращение малого третьего тела. Это ответ на заданный выше вопрос, но слово «точка», как мы видим, понимается тут несколько вольно: каждая из точек Лагранжа вообще-то задает орбиту, потому что вся картинка на рис. 2.4 вращается как единое целое; это буквально точка только для наблюдателя, который сам обращается вокруг общего центра масс  скажем, сидя на Земле, если мы говорим о системе Солнце  Земля. И еще я забыл сказать, что вся схема работает хорошо, когда орбиты в системе двух тел близки к круговым. И конечно, помещать на эти орбиты следует тела малой массы; такое условие означает, что притяжение этого третьего тела не должно оказывать обратного воздействия на два больших тела (Солнце и Землю в данном случае). И наконец, пояснения требует слово «поместить»: все тела, помещенные в какую-либо точку Лагранжа, должны быть разогнаны до необходимой скорости для движения по орбите, которую описывает выбранная точка Лагранжа, когда конфигурация, изображенная рис. 2.4, вращается как целое. Этого разгона совместное тяготение двух больших тел совсем никак не обеспечивает  но оно обеспечивает ровно такое притяжение к центру вращения, при котором тела, получившие подходящую скорость, могут оставаться на этой орбите.
